تست خازن با LCR meter

[Mojtabarafei2]

سلام دوستان
یه مشکلی با اندازه گیری خازن ۱ میکرو فاراد و ۴.۷ میکروفاراد ۵۰ ولت دارم
یه LCR متر هانتک ۱۸۳۳ دارم و با فرکانس ۱۰۰ هرتز این خازن ها رو اندازه میگیرم، چند مدل خازن و از برندهای مختلف موجود تو فروشگاه تست کردم و همشون esr بالا دارن حدود ۲۰ تا ۵۰ اهم


سوالم اینه آیا خازن هایی که خریدم مشکل دارن یا تو نحوه اندازه گیری esr اشتباه میکنم؟

[eleca]

سلام دوستان
یه مشکلی با اندازه گیری خازن ۱ میکرو فاراد و ۴.۷ میکروفاراد ۵۰ ولت دارم
یه LCR متر هانتک ۱۸۳۳ دارم و با فرکانس ۱۰۰ هرتز این خازن ها رو اندازه میگیرم، چند مدل خازن و از برندهای مختلف موجود تو فروشگاه تست کردم و همشون esr بالا دارن حدود ۲۰ تا ۵۰ اهم


سوالم اینه آیا خازن هایی که خریدم مشکل دارن یا تو نحوه اندازه گیری esr اشتباه میکنم؟

سلام
فکر کنم فرکانستون پایین باشه، تست رو به 1KHz و یا بالاتر امتحان کنید

[electronium]

با تستر t4 و t7 تست کن چون مبنا و معیار تست عمومی ما همکاران بیشتر از این دو تستر هست
یا دستگاه کالیبره نیست یا قسمت فلزی گیره پراپ سولفاته زده و اکسید شده

[Hamid-R-A]

سلام. فرکانس اندازه گیریتون خیلی پایینه. معمولا دیتاشیت های رسیمی 100KHz رو مبنا میزارن. با 100 کیلو تونستین تست کنین نشد 10 کیلوهرتز

[HS1386]

سلام دوستان
یه مشکلی با اندازه گیری خازن ۱ میکرو فاراد و ۴.۷ میکروفاراد ۵۰ ولت دارم
یه LCR متر هانتک ۱۸۳۳ دارم و با فرکانس ۱۰۰ هرتز این خازن ها رو اندازه میگیرم، چند مدل خازن و از برندهای مختلف موجود تو فروشگاه تست کردم و همشون esr بالا دارن حدود ۲۰ تا ۵۰ اهم


سوالم اینه آیا خازن هایی که خریدم مشکل دارن یا تو نحوه اندازه گیری esr اشتباه میکنم؟

با سلام،
قبلا با LCR متر Hantek 1832C تعدادی خازن رو تست کردم ، از نظر دقت متوسط و قابل قبول بود.
دو مورد از نتایج تست ( در حالت 100 هرتز ) که یادداشت کرده بودم :
1- خازن پلی استر 470 نانوفاراد 100 ولت ، بدون برند : ESR 8.1 اهم و ظرفیت 459.1 نانوفاراد
2- خازن الکترولیت 1000 میکروفاراد 25 ولت ، برند Chong :
ESR 0.11 اهم و ظرفیت 813.6 میکروفاراد.

این LCR متر ها هر از چند گاهی نیازمند کالیبره شدن هستن.

[electronium]

با سلام،
قبلا با LCR متر Hantek 1832C تعدادی خازن رو تست کردم ، از نظر دقت متوسط و قابل قبول بود.
دو مورد از نتایج تست ( در حالت 100 هرتز ) که یادداشت کرده بودم :
1- خازن پلی استر 470 نانوفاراد 100 ولت ، بدون برند : ESR 8.1 اهم و ظرفیت 459.1 نانوفاراد
2- خازن الکترولیت 1000 میکروفاراد 25 ولت ، برند Chong :
ESR 0.11 اهم و ظرفیت 813.6 میکروفاراد.

این LCR متر ها هر از چند گاهی نیازمند کالیبره شدن هستن.

این جزئیات دقیق برای چه مدتی از قبلاً بوده؟

[HS1386]

این جزئیات دقیق برای چه مدتی از قبلاً بوده؟

حدود 1 سال قبل ،
چطور ؟

[electronium]

حدود 1 سال قبل ،
چطور ؟

بنده با این شرایط حال حاضر که قابل شرح نیست ۱ دقیقه پیش چیکار کردم رو بخاطر و یاد ندارم
اگر تستر رو الان در پیش دست دارید خازن های 4.7uF و 1Uf
50 ولتی که ظرفیت پایین تری دارند رو در فرکانس ۱۰۰hz مجدد تست و بررسی کنید عکس و ویدیوشو بفرستید چون پاسخ قبلی شما حتی با جزییات به حاشیه رفت

[HS1386]

بنده با این شرایط حال حاضر که قبل شرح نیست ۱ دقیقه پیش چیکار کردم رو بخاطر و یاد ندارم
اگر تستر رو الان در پیش دست دارید خازن های 4.7uF و 1Uf
50 ولتی که ظرفیت پایین تری دارند رو در فرکانس ۱۰۰hz مجدد تست و بررسی کنید عکس و ویدیوشو بفرستید چون پاسخ قبلی شما حتی با جزییات به حاشیه رفت

فعلا که تستر دم دست نیست ، اما این تصاویر تست های نامبرده در پست 5 هست :
1-
2-

[electronium]

فعلا که تستر دم دست نیست ، اما این تصاویر تست های نامبرده در پست 5 هست :
1-
2-

هر موقع خازن 1uf و 4.7uf دمه دست اومد پاسخ هدف تاپیک را رفع ابهام کنید

[Mojtabarafei2]

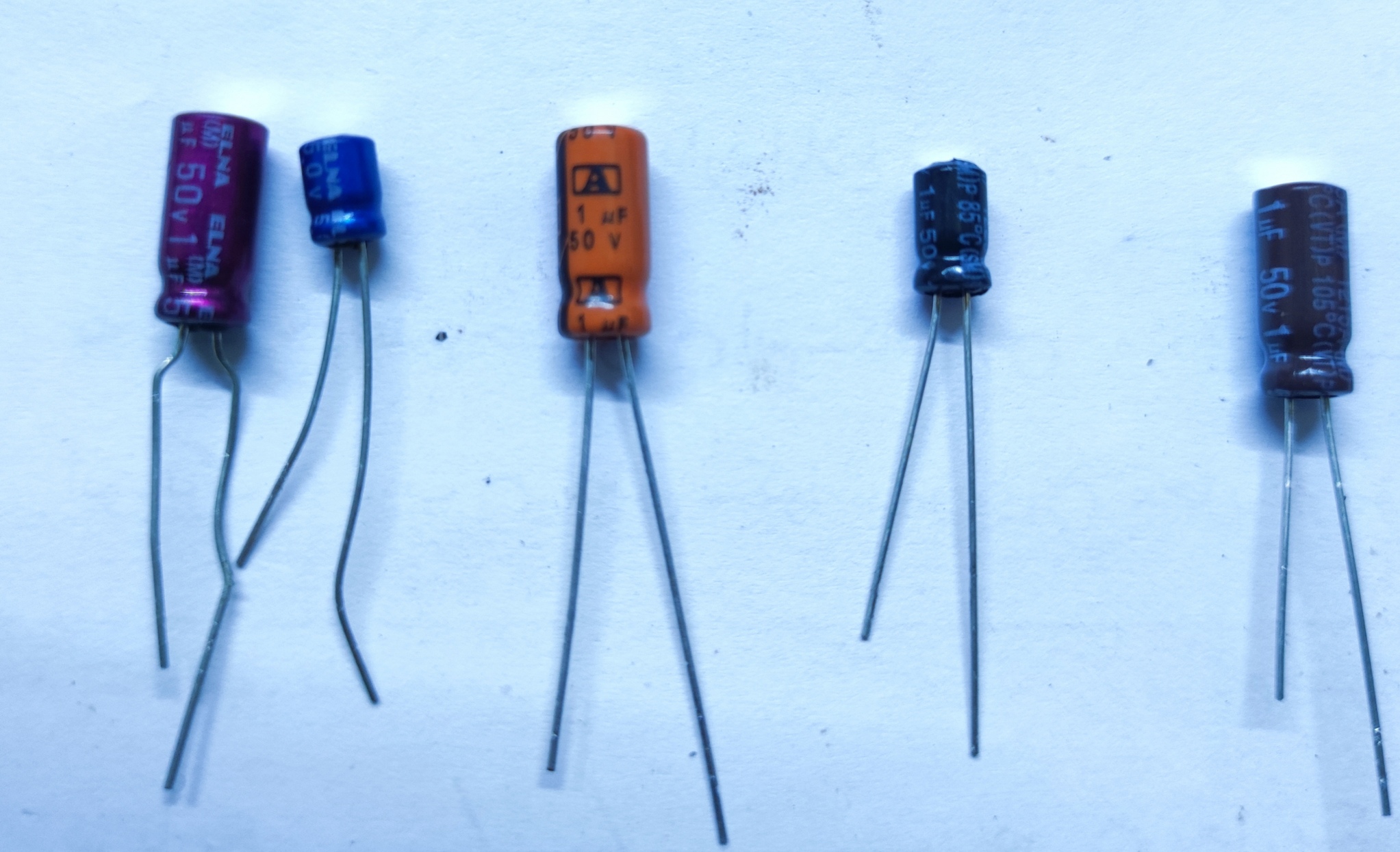

۵ مدل مختلف ۱ میکرو ۵۰ ولت نو دم دستم بود تست گرفتم
البته قبلش دستگاه رو کالیبره کردم


Elna بنفش
در فرکانس ۱۰۰ هرتز
1.893 میکروفاراد
Esr 23.3

10kh
983 نانوفاراد
Esr 1.50




Elna آبی
100h
943 نانوفاراد
Esr 79

10kh
۷۵۶ نانوفاراد
Esr 7.8



خازن نارنجی برندش نمیدونم چیه علامت A روشه
100h
1.05 میکروفاراد
Esr 100.6

10k
767 میکروفاراد
Esr 5.02



تایکون مشکی
100h
1.72 میکروفاراد
Esr 123

10k
1.17 میکروفاراد
Esr 5.37



تایکون قهوه ای
100h
1.66 میکروفاراد
Esr 136


10k
1.2 میکروفاراد
Esr 3.04

[electronium]

۵ مدل مختلف ۱ میکرو ۵۰ ولت نو دم دستم بود تست گرفتم
البته قبلش دستگاه رو کالیبره کردم


Elna بنفش
در فرکانس ۱۰۰ هرتز
1.893 میکروفاراد
Esr 23.3

10kh
983 نانوفاراد
Esr 1.50




Elna آبی
100h
943 نانوفاراد
Esr 79

10kh
۷۵۶ نانوفاراد
Esr 7.8



خازن نارنجی برندش نمیدونم چیه علامت A روشه
100h
1.05 میکروفاراد
Esr 100.6

10k
767 میکروفاراد
Esr 5.02



تایکون مشکی
100h
1.72 میکروفاراد
Esr 123

10k
1.17 میکروفاراد
Esr 5.37



تایکون قهوه ای
100h
1.66 میکروفاراد
Esr 136


10k
1.2 میکروفاراد
Esr 3.04

esr خیلی بالاست بالا باشه و اینکه گفتم یه تستر میشه گفت به صورت عمومیt4 , t7 یا مدل بالاتر داشته باشین خازن نو نباید esrش انقدر بالا باشه

[electronium]

۵ مدل مختلف ۱ میکرو ۵۰ ولت نو دم دستم بود تست گرفتم
البته قبلش دستگاه رو کالیبره کردم


Elna بنفش
در فرکانس ۱۰۰ هرتز
1.893 میکروفاراد
Esr 23.3

10kh
983 نانوفاراد
Esr 1.50




Elna آبی
100h
943 نانوفاراد
Esr 79

10kh
۷۵۶ نانوفاراد
Esr 7.8



خازن نارنجی برندش نمیدونم چیه علامت A روشه
100h
1.05 میکروفاراد
Esr 100.6

10k
767 میکروفاراد
Esr 5.02



تایکون مشکی
100h
1.72 میکروفاراد
Esr 123

10k
1.17 میکروفاراد
Esr 5.37



تایکون قهوه ای
100h
1.66 میکروفاراد
Esr 136


10k
1.2 میکروفاراد
Esr 3.04

و اینکه یک بار دیگه خازنا را در فرکانس یک کیلو هرتز و ۱۰ کیلو هرتز تست کنید

[Mojtabarafei2]

esr خیلی بالاست بالا باشه و اینکه گفتم یه تستر میشه گفت به صورت عمومیt4 , t7 یا مدل بالاتر داشته باشین خازن نو نباید esrش انقدر بالا باشه

فقط با خازن ظرفیت پایین این مشکل رو دارم
خازن ظرفیت بالاتر که تست میکنم مشکلی نداره و حدود یکی دو اهم نشون میده یا زیر یک

[electronium]

فقط با خازن ظرفیت پایین این مشکل رو دارم
خازن ظرفیت بالاتر که تست میکنم مشکلی نداره و حدود یکی دو اهم نشون میده یا زیر یک

ما هم مشکل مون روی ظرفیت پایین هست
این بار با فرکانس بالا همون تعداد خازن های مشکوک رو تست کنید بعیده چند مورد خازن باهم مشکل و خراب باشند esr بالا باشه
