چاپگر سوخته بیار cnc ببر

[armstk]

پاسخ : چاپگر سوخته بیار cnc ببر

بالاخره نگفتین که شما از چه نوعی بالسکروز استفاده کردین؟ :question: :question:
مگه cnc بدون بالسکروز هم میشه؟؟؟

[alirezalahij]

پاسخ : چاپگر سوخته بیار cnc ببر

سلام
فکر کنم منظورتون ball-screw باشه



از پیچ و مهره معمولی استفاده کردم
مثل این

[alirezalahij]

پاسخ : چاپگر سوخته بیار cnc ببر

سلام

یه سایت و نرم افزار برای محاسبه مقدار حرکت
http://www.cncroutersource.com/calcu...d-charts.html#

[armstk]

پاسخ : چاپگر سوخته بیار cnc ببر

این عکسی که گذاشتین ماله خودتونه؟
راستی جای بالس کروز از چه پیچی میخاین استفاده کنین؟ قیمتش رو هم میشه بگین؟ همچنین مکانی که بتونیم تهیه اش کنیم؟
گفته بودم که می میخاستم cnc بسازم ولی هر دونه بالس کروز 40 سانتی قیمتش 50 تومن بود حالا استپ موتورش مسئله ای نیست به قول شما از روی پرینتر برش میداریم

اون میله های استیل رو باید چی کار کنیم؟ منظورم میله های سیقل داده شده ای هستن که وزن اجزای متحرک رو تحمل میکنن
فقط من دوتا مشکل داشتم:
1:سخت افزار مدار به چه صورتی هستش؟ بعضی هارو دیدم که به پورت پرینتر وصل میشن و بعد هم به uln
2:اصلی ترین مشکل هم نرم افزار سیستم هستش که من چه طوری از پروتل خروجی بگیرم و سپس اونو به dxf و سپس هم به gcode تبدیل کنم؟

[alirezalahij]

پاسخ : چاپگر سوخته بیار cnc ببر

اول اون عکس مال من نیست من با چوب ساختمش

شما انگار تاپیک های قبل و نخوندین گفتم پیچ و مهره رو میدون حسن آباد متری می ده 1000 تومن (می دونم باورش سخته ......

برای اون لوله می شه از لوله آب استفاده کرد
برای کوپل موتور میشه از ترمینال های برق استفاده کرد

سخت افزارم قبلا گفتم از طریق پورت سریال
و برای تبدیل dxf به gode نرم افزار mach3 کرک شده رو گذاشتم

[alirezalahij]

پاسخ : چاپگر سوخته بیار cnc ببر

بسم الله

همون طور که گفتم برای ساختن cnc می شه کلی طرح پیدا کرد



1- طرح مورد نظرتون باد انتخاب کنین


کلا انگار طرح های ساخت cnc به 3 بخش تقسیم میشن
1- زیر ثابت و بالا متحرک Mobile Gantry, stationary bed
2- بالا متحرک و پایین ثابتStationary Gantry, Mobile bed
3 - بالا و پایین متجرک

مثال



طرحی که من دارم می سازم بالا و پایین متحرکه


هر کدوم از این طرح ها مزایا و معایبی دارن مثلا طرح 3 باعث می شه طول محور x دو برابر بشه و........

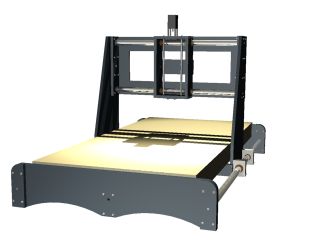

اگه با محور ها آشنا نیستید به این عکس توجه کنید

[n340]

پاسخ : چاپگر سوخته بیار cnc ببر

البته کاری نداره
منم به فکرش بودم ما نه به این جدیت
ما که ربات می سازیم اینم روش
اما خوب cnc برا من به چه درد می خوره
نرم افزارش رو باید نوشت که کار نداره
نرم افزار avr هم می نویسم خوب
حالا همه رو انجام دادم
یا باید سرش دلر باشه برا مثلا pcb
یا لیزر
خوب اگه دلر که فقط می تونه pcb رو سواخ کنه
اگه هم لیزر که اگه سراغ داری بگو

[alirezalahij]

پاسخ : چاپگر سوخته بیار cnc ببر

CNC Linear Motion Systems


با این وسیله می شه حرکت در یک محور و بدون لنگی انجام داد.
انواع :
1-نوع ریلی که تو لاله زار خ ناظم اطبا دیدم قیمتشون بلاست اینم متری 70 هزار تومن عکسش




2-میله با بوش که قیمت خوبی داره


3-چرخ V-groove




4-می تونیم خودمون بسازیم با بلبرینگ

[hadi_sl66]

پاسخ : چاپگر سوخته بیار cnc ببر

سلام دوستان
چند تا پیشنهاد و انتقاد
شما چون از پیچ معملی استفاده می کنید نمی تونید به دقت 0.2 برسد. در ضمن اگه بخواهید در جهت محور حرکت بار برداری کنید جون نیروی محوری با پیچ وارد میشه باعث ایجاد اصطکاک زیادی میشه و این اصطکاک باعث افزایش گشتاور مورد نیاز میشه و ممکنه موتور نتونه اونو تامین کنه یا ممکنه سیستم با مقعیت مورد نظر نره.همچنینن به مرور زمان باعث ساییدگی میشه که دقت رو پایین میاره.برای انتقال قدرت(تبدیل حرکت دورانی به محوری) معمولا از پیچ های دنده مربعی یا ذوزنقه ای با عمق دنده زیاد استفاده میشه.در ضمن شما نمی تونید برای افزایش دقت گتم پیچ رو کم بگیرید (احتمالا گیر میگنه-یا باعث لرزش یا ارتعاش میشه)
تو سیستم های CNC از دو نوع کنترل open loop و close loop استفاده میشه از اولی معمولا برای CNC های آموزشی استفاده میشه و دقت و قدرت مناسبی نداره.بهتره از یک موتور DC گیربکس دار و یک اینکودر(اگه هزینه مهم نباشه هم خط کش دیجیتال :cry2.البته اگه از خط کش دیجیتال یا انکودر خطی استفاده کنید خطا های لقی و سایش پیچ حذف میشه. برای هر محور استفاده کنید که در این صورت دیگه نمی تونید از برنامه های آماده استفاده کنید.برنامه نویسی کنترلر در این حالت خیلی خیلی سخته(من که یک G-cod رو به سختی تعریف کردم).
در ضمن چون با استفاده از نرم افزار از PC به موتور ها دستور می دید چون سیستم عامل ویندوز real time نیست ممکنه یه خطایی هم اون جا به وجود بیاد.
در ضمن استفاده از بدنه جوبی به دلیل ایجاد خمش در بارگذاری های محوری مناسب نیست(البته اگه هدف فقط سوراخ کاری باشه مشکلی درست نمیشه به شرط این که وزن maniplator یا همون ابزاری که حمل میشه کرنش ایجاد نکنه.).قطعات استفاده شده باید کاملا بالانس باشه تا در سرعت های بالا مشکل ایجاد نکنه.تو نصب محور ها دقت در موازی بودن و عمود بودن محور های خیلی مهمه(یعنی با گونیا محور هایرو نصب نکنید)
برای انتهای محور های از بلبرینیگ های آماده و جا بلبریمگ های آماده استفاده کنید که تو فروشگاه های لوازم صنعتی می فروشن.(گرون نیست)

دز ضمن به این سیستمی که شما می سازید میگن سیستم های ربات های سری.اینا دیگه دموده شده(به علت معایبی که دارن)
الان روی سیتم های روبات های موازی کار می کنن.یعنی محور ها سوار هم دیگه نیستن مثل مکانیزم های استوارت triglid hexam st
امید وارو که تو ساختن این دستگاه موفق باشد.مشتاقانه منتظرم که تجربیات ساختتون رو این جا بزارید

[hadi_sl66]

پاسخ : چاپگر سوخته بیار cnc ببر

این موتور های خطی بیشتر برای روبات های جوشکار یا جابه جا کننده اشیا استفاده میشه.سیتمش مثل استپ موتوره ولی نمی تونید دقت زیاد ازش بگیرید.
به علت وقوع پدیده اثر انتهایی فک کنم سرعت رو نمیتونید خیلی بالا ببرید.قیمتش بالاتره.اصطکاک کم تره. دوران وجود نداره ومعایت موتور های دورانی(مثل اینرسی و ارتعاش) وجود نداره.شتابش بالاست و کنترلش آسون تره. برای طول های زیاد می میشه استفاده کرد.

[alirezalahij]

پاسخ : چاپگر سوخته بیار cnc ببر



چند مثال برای حرکت z

[siamakb]

پاسخ : چاپگر سوخته بیار cnc ببر

سلام علیرضا جون
بابت اطلاعات مفیدت ازت ممنونم.
فقط در مورد کاری که این CNC عزیز دل باید انجام بده یکم توضیح می دادی؟
ممنون

[milad8853]

پاسخ : چاپگر سوخته بیار cnc ببر

خب اول سلام !

هدف چیه ؟ اول ایتو تایین کنید اگه واسه خودتون میخواین خیلی عالی هستش به شرطی که وقت آزاد هم داشته باشین ولی برای صنعت ابدا به درد نمیخوره. روش ساخت CNC کاملا واضح هستش.

دو تا سرور موتور میخوایم + درایوراشون که میشه یک میلیون تومن + یه استپر موتور + یک برد صنعتی برای ارتباط موازی با یک برنامه تخصصی آلمانی که مخصوص CNC کاری مدار هستش + سه نظام ویه سری چیزای لوکس و با کیفیت مکانیکی + رابط های موازی و سریال + منابع سوئیچینگ و ...
قیمت تمام شده واسه خودتون 1.5 میلیون تومن هست و حدود 6 میلیون به فورش میرسه.

برنامه Mach3 رو ابدا نرو دنبالش من 1 ماه وظیفه داشتم برای یه شرکتی به خاطر صرفه جویی مالی کاری کنم که بشه از Mach3 استفاده کنند ولی اصولا برنامش نمیتونه خروجی پروتل رو برای سوراخ کاری بگیره . بحث زیاد داره البته ...

حتما باید لایسنس خریداری بشه که قیمتش حدود 180 دلار بوده تا ساله 2005 . کرکش هست ولی توی دور های بالا بدونه دلیل برنامه هنگ میکنه و دستگاه لیز میخوره.

[alirezalahij]

پاسخ : چاپگر سوخته بیار cnc ببر

هدف ساخت یه cnc برای خودمون با قیمت پایین و با استفاده از قطعات در دسترس ارزون

فعلا تمرکز روی ساخت بدنه دستگاه و درست کردن حرکت تو 3 محور

[shahinbahari]

پاسخ : چاپگر سوخته بیار cnc ببر

دو تا سرور موتور میخوایم + درایوراشون که میشه یک میلیون تومن + یه استپر موتور + یک برد صنعتی برای ارتباط موازی با یک برنامه تخصصی آلمانی که مخصوص CNC کاری مدار هستش + سه نظام ویه سری چیزای لوکس و با کیفیت مکانیکی + رابط های موازی و سریال + منابع سوئیچینگ و ...
قیمت تمام شده واسه خودتون 1.5 میلیون تومن هست و حدود 6 میلیون به فورش میرسه.

مگه سروو موتور چنده؟؟؟ :eek:
اگه از استپ موتور استفاده کنیم بهتر نیست؟
