    روشی برای به اطلاع از کانکشن پدهای باقیمانده و...

    سلام دوستان
    یک روش که به نظر من خیلی خوبه برای اطلاع از پدهایی که ترک کشی نشده روش زیره
    ونیاز نیست توی برد سرچ کنید تا خطهای سفید رو پیدا کنید و رسم کنید

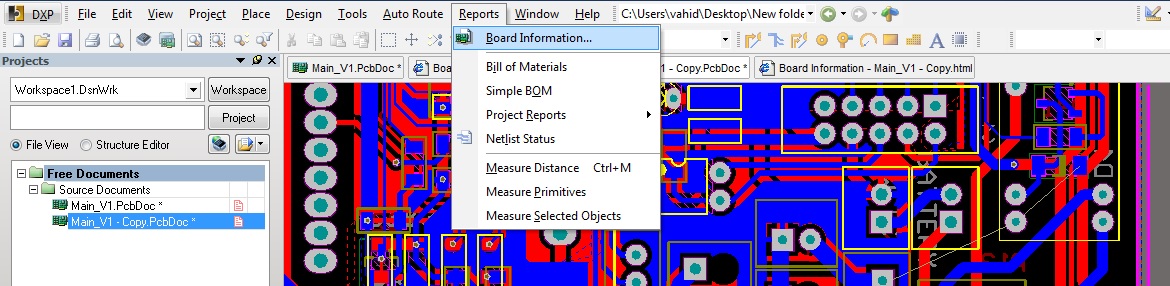

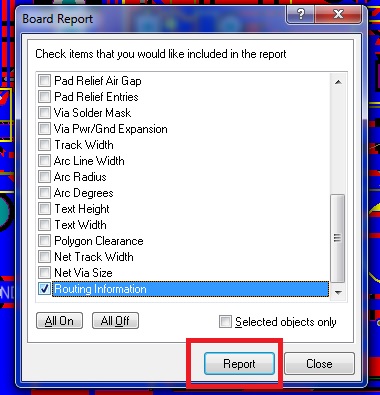

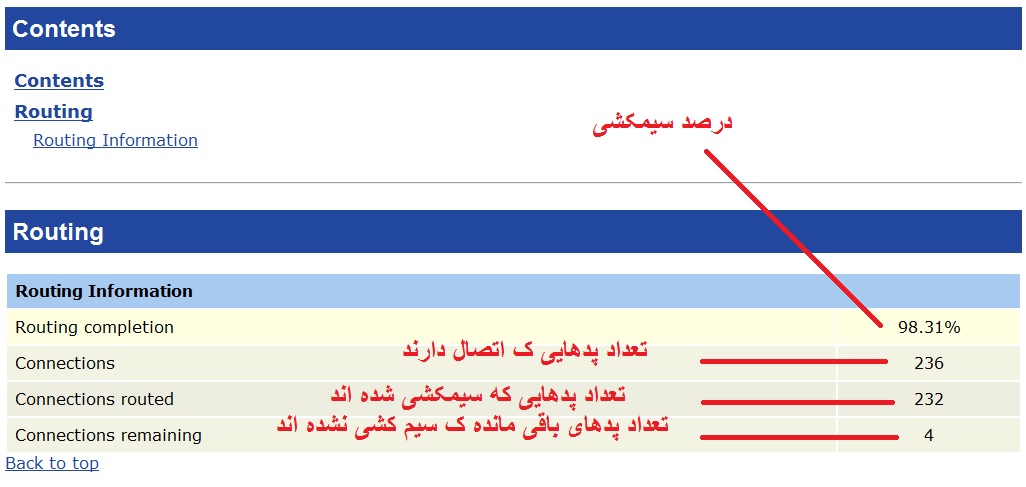

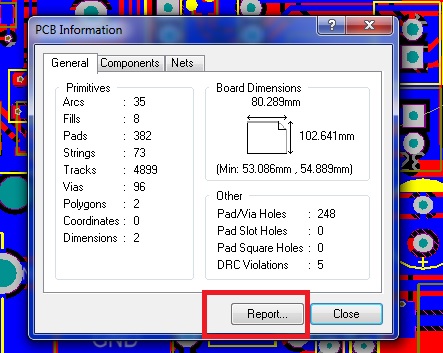

    ابتدا در قسمت pcb روی reports کلیک کنید و Board informasion... رو بزنید بعدش report و بعدش alloff رو بزنید و routing informasion رو تیکشو بزنید(انتهای لیست) حالا که report رو بزنید اطلاعات رو میده.
    طبق تصویر:
    **1**





    **2**





    **3**





    **4**





    و همچنین از همین قسمت report خیلی اطلاعات دیگه هم میشه به دست آورد.مثه تعداد ترکها .طول ترکها.تعداد پدها.تعداد پدهایی که باید اتصال پیدا کنندو...
    امیدوارم به کارتون بیاد.مرسی از توجهتون
