ساخت تایمر با آی سی 555

[sina1359]

سلام و عرض ادب دوستان واساتید گرامی

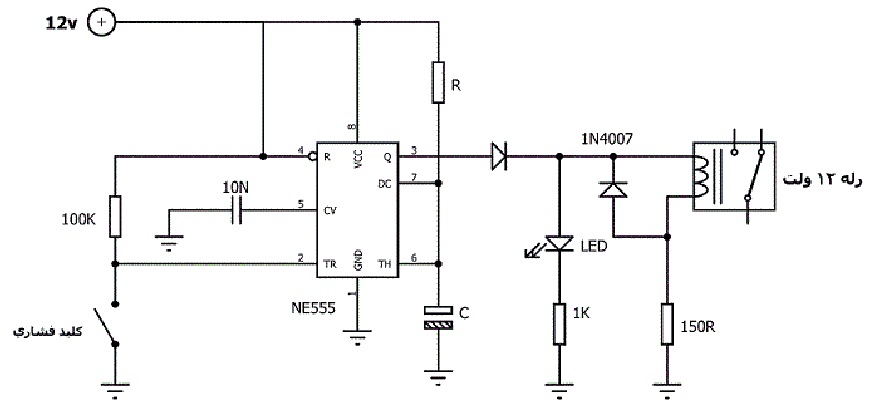

راستش را بخواهید به یک تایمر نیاز دارم با 555 که همانند عکس پایین
به مدت 24 ساعت رله بسته(غیر فعال) بماند و بعد 24 ساعت به مدت 5
دقیقه باز (رله فعال)شده و دباره بسته شود برای 24 ساعت(24 ساعت غیر فعال)
ممنون میشم راهنمایی کنید که اصلا به 555 امکانپذیر است یا خیر؟
اگر است... باید به چه صورت عمل کرد؟
اگر امکانپذیر است یک شماتیک برای من قرار میدهد؟؟؟
بسیار ممنون که من را راهنمایی میکنید....
خلاصه .... خروجی متصل شده به رله با تایمر 24 ساعت خروجی بسته
بعد به مدت 5 دقیقه باز و دباره 24 ساعت بسته.......
همچنین تایم دقیق مطرح نیست ... حدودی باشد خوب است....

[electronium]

سلام و عرض ادب دوستان واساتید گرامی
راستش را بخواهید به یک تایمر نیاز دارم با 555 که همانند عکس پایین
به مدت 24 ساعت رله بسته(غیر فعال) بماند و بعد 24 ساعت به مدت 5
دقیقه باز (رله فعال)شده و دباره بسته شود برای 24 ساعت(24 ساعت غیر فعال)
ممنون میشم راهنمایی کنید که اصلا به 555 امکانپذیر است یا خیر؟
اگر است... باید به چه صورت عمل کرد؟
اگر امکانپذیر است یک شماتیک برای من قرار میدهد؟؟؟
بسیار ممنون که من را راهنمایی میکنید....
خلاصه .... خروجی متصل شده به رله با تایمر 24 ساعت خروجی بسته
بعد به مدت 5 دقیقه باز و دباره 24 ساعت بسته.......
همچنین تایم دقیق مطرح نیست ... حدودی باشد خوب است....

ماژول آماده تو بازار هست چرا جای دوری میری؟

[sina1359]

ماژول آماده تو بازار هست چرا جای دوری میری؟

این ماژول فقط یک تایمر هست.... برای راه پله ها استفاده میشه....
مثلا کلیدی میزنید و مثلا ده دقیقه چراغ روشن میمونه و خاموش میشه
و باز باید کلید بزنید.... نه حلقه تکرار دارد و نه به صورتی که من میخوام عمل میکنه.....
خروجی 24 ساعت خاموش و 5 دقیقه روشن و باز 24 ساعت خاموش و 5 دقیقه روشن....این یک حلقه تکرار شونده هست

[HS1386]

این ماژول فقط یک تایمر هست.... برای راه پله ها استفاده میشه....
مثلا کلیدی میزنید و مثلا ده دقیقه چراغ روشن میمونه و خاموش میشه
و باز باید کلید بزنید.... نه حلقه تکرار دارد و نه به صورتی که من میخوام عمل میکنه.....
خروجی 24 ساعت خاموش و 5 دقیقه روشن و باز 24 ساعت خاموش و 5 دقیقه روشن....این یک حلقه تکرار شونده هست

با سلام،
میتونید از آیسی 555 در حالت آستابل استفاده کنید ، خازن باید 10000 میکروفاراد ، مقاومت بین پایه 7 و 8 باید 6.8 مگااهم و مقاومت بین پایه 7 و 2-6 هم باید 33 کیلواهم باشه.
دقت کنید در این حالت خروجی Active Low هست.
به دلیل نشتی خازن الکترولیت ، ممکنه زمان تایم خطای قابل توجهی داشته باشه.
اگر دقت براتون مهمه ، بهتره از مدارات میکروکنترلری استفاده کنید.

[sina1359]

با سلام،
میتونید از آیسی 555 در حالت آستابل استفاده کنید ، خازن باید 10000 میکروفاراد ، مقاومت بین پایه 7 و 8 باید 6.8 مگااهم و مقاومت بین پایه 7 و 2-6 هم باید 33 کیلواهم باشه.
دقت کنید در این حالت خروجی Active Low هست.
به دلیل نشتی خازن الکترولیت ، ممکنه زمان تایم خطای قابل توجهی داشته باشه.
اگر دقت براتون مهمه ، بهتره از مدارات میکروکنترلری استفاده کنید.

سلام دوست عزیز
ممنون برای راهنماییتون
خیر زمان دقیق برام مهم نیست
پ.ن: خودم به این نتیجه رسیدم نظرتونو میفرمایید؟
البته آی سی CD4060 فعلا موجود ندارم تست بگیرم
اگر تغییر فکر میکنید باید روش اعمال بشه بفرمایید
با تشکر

[sina1359]

با میکرو هم این را نوشتم که با تایمر صفر تاینی 13 باید جواب بده که نمیده
البته تاینی مشکلات خودشو داره و همیشه با بسکام مشکل باهاش داشتم
این نمونه را روی تایم پایین نوشتم تست کنم ببینم جواب میده که نداد
اگر از دوستان میدونه مشکل چیه بگه تا مشکل را رفع کنم...
پ.ن: میشه از دستور نرم افزاری تاخیر Wait استفاده کرد ولی در تایم بالا
داعما CPU درگیر حلقه تاخیری هست و به استندبای نمیره و زمان هم خیلی تخمینی میشه

$regfile = "attiny13a.dat"
$crystal = 9600000
$hwstack = 8
$swstack = 16
$framesize = 16

'=======================
Dim Tick As Word
Dim IsOn As Byte
'=======================

Config Portb.0 = Output
Portb.0 = 0

Config Timer0 = Timer, Prescale = 64
On Timer0 isr
Enable Timer0
Enable Interrupts

Timer0 = 100
Tick = 0
IsOn = 0

'=======================
Do
   If IsOn = 0 And Tick >= 7500 Then       ' تقریباً 10 ثانیه
      Portb.0 = 1
      IsOn = 1
      Tick = 0
   End If

   If IsOn = 1 And Tick >= 45000 Then      ' تقریباً 60 ثانیه
      Portb.0 = 0
      IsOn = 0
      Tick = 0
   End If
Loop

'=======================

isr:
   Timer0 = 100
   Incr Tick
Return

End​

[HS1386]

سلام دوست عزیز
ممنون برای راهنماییتون
خیر زمان دقیق برام مهم نیست
پ.ن: خودم به این نتیجه رسیدم نظرتونو میفرمایید؟
البته آی سی CD4060 فعلا موجود ندارم تست بگیرم
اگر تغییر فکر میکنید باید روش اعمال بشه بفرمایید
با تشکر

با ترکیب آیسی های شمارنده ای مثل 4017, 4040 و 4060 با آیسی 555 هم میتونید نتیجه بگیرید که این کار باعث افزایش ضریب اطمینان به عملکرد مدار میشه .
البته وقتی الان یه میکروکنترلر STM8 با 20 هزار تومن در دسترسه که با دقت و راحتی بالاتر پروژه رو هندل میکنه ، دلیل خاصی نیست که بخوایید خودتون رو درگیر طراحی این مدارات کنید ، مگر اینکه اهل سر و کله زدن با مدارات منطقی باشید.

[sina1359]

با ترکیب آیسی های شمارنده ای مثل 4017, 4040 و 4060 با آیسی 555 هم میتونید نتیجه بگیرید که این کار باعث افزایش ضریب اطمینان به عملکرد مدار میشه .
البته وقتی الان یه میکروکنترلر STM8 با 20 هزار تومن در دسترسه که با دقت و راحتی بالاتر پروژه رو هندل میکنه ، دلیل خاصی نیست که بخوایید خودتون رو درگیر طراحی این مدارات کنید ، مگر اینکه اهل سر و کله زدن با مدارات منطقی باشید.

این خانواده میکرو نصل جدیده؟
اسمشو در فروشگاه دیده بودم ولی دقیق نمیدونستم چی هست و با چه معماری طراحی شده....
قیمت مدل STM8S003F3P6
خیلی ارزونه که حتی از خانواده تاینی اتمل هم پایین تره....
با که کامپایلرها و زبانهای برنامه نویسی کار میکنه؟؟؟؟
پروگرمرهاش به چه صورته ؟؟؟
برام جالب شد....
