کنترل سرعت فن با دما

[Samyarjam2]

سلام
برای یک منبع تغذیه نیاز به مداری دارم که با افزایش دما ، دور فن زیاد بشه و بالعکس
البته بدون استفاده از میکرو
چند مدار تقریبا مشابه پیدا کردم و یکیش رو که تست کردم نتیجه این شد که با کم و زیاد شدن دما، فقط فن خاموش یا روشن میشه نه ابنکه دورش کم و زیاد بشه
لطفا راهنمایی بفرمایید

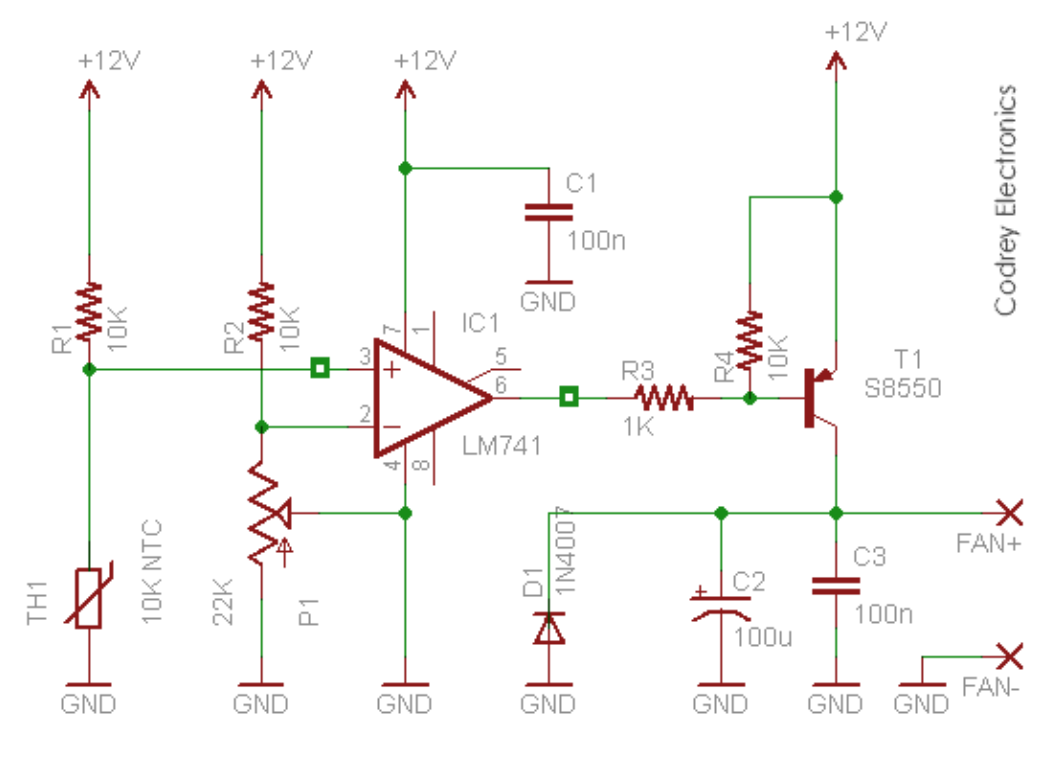

مداری که تست کردم این هست:

[خلبان]

سلام
برای یک منبع تغذیه نیاز به مداری دارم که با افزایش دما ، دور فن زیاد بشه و بالعکس
چند مدار تقریبا مشابه پیدا کردم و یکیش رو که تست کردم نتیجه این شد که با کم و زیاد شدن دما، فقط فن خاموش یا روشن میشه نه ابنکه دورش کم و زیاد بشه
لطفا راهنمایی بفرمایید
مداری که تست کردم این هست:

سلام اگه برنامه نویسی بلد باشین با یک میکروکنترلر ابتدا باید دما رو اندازه گیری کنید و سپس با فرمولی که باید حدودش رو بدست بیاورین اون رو وابسته به موج pwm کنید با این کار با زیاد شدن دما و کم شدنش فن هم تندتر یا کندتر گردش می کند

[nimdar]

درود
با آپ امپ هم میتوانید PWM درست کنید تغییرات دما را هم که با NTC میتوانید اندازه بگیرید و پهنای پالس PWM را وابسته به تغییرات مقاومت NTC کنید.

[amir_moayeri]

سلام
وقتبخیر

سلام
برای یک منبع تغذیه نیاز به مداری دارم که با افزایش دما ، دور فن زیاد بشه و بالعکس
چند مدار تقریبا مشابه پیدا کردم و یکیش رو که تست کردم نتیجه این شد که با کم و زیاد شدن دما، فقط فن خاموش یا روشن میشه نه ابنکه دورش کم و زیاد بشه
لطفا راهنمایی بفرمایید
مداری که تست کردم این هست:

از این مدار هم میتونید استفاده کنید:

https://www.circuits-diy.com/wp-content/uploads/2020/07/Temperature-Controlled-Fan-Using-555.jpg

یا موارد دیگر :

https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiNffSZI-6z895Fr_WAVK9nwIW5LYGM015CtyTmKXllMP_r61ptuJNVUeQ4eBF8-W1Co5ywCaQnG4jw8lLMXLjevKCShaRDYaoEIdKV6FKeWqjZqnKcqHTDhk2prj4E3i4aAk2YZH-ITds/s1600/Fan+Controller-1.png

https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjrRaDSnBseVCu5QsdTUP2NE3tKRsVnSCbSGaHM6xhUGY5ChnPhJyOCIKhtCrFJTmHmRUpagmtxhU0jD9CLEPrBu_rdmg93_o4bZCOXmDS9R7xAch4YFFk2H3JXnXe0FAS_VK1gP85XBDc/s1600/Fan+Controller-2.png

https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg-YNv-QMHkVlXoKyJ8YK_73ufmJovLUz8w3SrGtWiCtzo1KE60jQetKdq7qfP5oCIcA5ebI-VFfxyq9sOt0K6GNq-GQhajlsHmAs7tpaOrH-LWkZz7VBCQUf9k95_1HJH13qcJLyYWj_0/s1600/Fan+Controller-3.png

https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjyG7fd-x_pt4pnIw-u7kCk898mEWgg9RnZdDIQN_BML3ofEvHcY0y1xWxH8kncifPVX0wQF2v9nDPdpuditYaYu-LA0apnw1WYQAHQGYRH3oJuKZMEyRg-sh4HDcbnr3VIlymbzYg-nq4/s1600/Fan+Controller-4.png

04-05-15

[Samyarjam2]

سلام اگه برنامه نویسی بلد باشین با یک میکروکنترلر ابتدا باید دما رو اندازه گیری کنید و سپس با فرمولی که باید حدودش رو بدست بیاورین اون رو وابسته به موج pwm کنید با این کار با زیاد شدن دما و کم شدنش فن هم تندتر یا کندتر گردش می کند

درود بر شما
سپاسگزارم
یادم رفت بنویسم که میخوام بدون میکرو اینکار انجام بشه و الان تصحیح میکنم

[Samyarjam2]

درود
با آپ امپ هم میتوانید PWM درست کنید تغییرات دما را هم که با NTC میتوانید اندازه بگیرید و پهنای پالس PWM را وابسته به تغییرات مقاومت NTC کنید.

سلام
لطف کردید
ممنون میشم در صورت امکان یه مدار قرار بدید

[Samyarjam2]

سلام
وقتبخیر


از این مدار هم میتونید استفاده کنید:

https://www.circuits-diy.com/wp-content/uploads/2020/07/Temperature-Controlled-Fan-Using-555.jpg

یا موارد دیگر :

https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiNffSZI-6z895Fr_WAVK9nwIW5LYGM015CtyTmKXllMP_r61ptuJNVUeQ4eBF8-W1Co5ywCaQnG4jw8lLMXLjevKCShaRDYaoEIdKV6FKeWqjZqnKcqHTDhk2prj4E3i4aAk2YZH-ITds/s1600/Fan+Controller-1.png

https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjrRaDSnBseVCu5QsdTUP2NE3tKRsVnSCbSGaHM6xhUGY5ChnPhJyOCIKhtCrFJTmHmRUpagmtxhU0jD9CLEPrBu_rdmg93_o4bZCOXmDS9R7xAch4YFFk2H3JXnXe0FAS_VK1gP85XBDc/s1600/Fan+Controller-2.png

https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg-YNv-QMHkVlXoKyJ8YK_73ufmJovLUz8w3SrGtWiCtzo1KE60jQetKdq7qfP5oCIcA5ebI-VFfxyq9sOt0K6GNq-GQhajlsHmAs7tpaOrH-LWkZz7VBCQUf9k95_1HJH13qcJLyYWj_0/s1600/Fan+Controller-3.png

https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjyG7fd-x_pt4pnIw-u7kCk898mEWgg9RnZdDIQN_BML3ofEvHcY0y1xWxH8kncifPVX0wQF2v9nDPdpuditYaYu-LA0apnw1WYQAHQGYRH3oJuKZMEyRg-sh4HDcbnr3VIlymbzYg-nq4/s1600/Fan+Controller-4.png

04-05-15

درود
الان مدار اول بر اساس دما دور فن رو کم و زیاد میکنه؟
یا به رسیدن به دمای خاص فقط خاموش و روشن میشه فن؟

بقیه مدارهایی هم که قرار دادید (موارد دیگر)،باز نمیشن

[majidmalvandi]

درود.
نگفتید چه نوع فنی مد نظرتونه ؟ فن براشلس ؟
اول چک کنید ببینید فن شما قابلیت کنترل سرعت بهتون میده.یعنی با ولتاژ پایین تر استارت میزنه میچرخه ؟
مثلا اگه بهش ۵ ولت بدی میچرخه ؟
چون داخل فن های براشلس ایسی داره و بعضا برای روشن شدن یک حداقل استانه ولتاژی میخواد.

[nimdar]

درود
لینک زیر یک مدار PWM با استفاده از OP-amp است میتوانید آنرا با یک سنسور دما مثل LM35 ترکیب کنید. از یک LM324 هم برای آپ امپ ها استفاده کنید.

https://www.analog.com/en/resources/design-notes/pulsewidth-modulator-operates-at-various-levels-of-frequency-and-power.html

[Samyarjam2]

درود.
نگفتید چه نوع فنی مد نظرتونه ؟ فن براشلس ؟
اول چک کنید ببینید فن شما قابلیت کنترل سرعت بهتون میده.یعنی با ولتاژ پایین تر استارت میزنه میچرخه ؟
مثلا اگه بهش ۵ ولت بدی میچرخه ؟
چون داخل فن های براشلس ایسی داره و بعضا برای روشن شدن یک حداقل استانه ولتاژی میخواد.

سلام
بله درست میفرمایید
فن ۱۲ ولت براشلس هست (۴سیم)
و طبق تست با ولتاژ ۴ ولت هم کار میکنه

[Samyarjam2]

درود
لینک زیر یک مدار PWM با استفاده از OP-amp است میتوانید آنرا با یک سنسور دما مثل LM35 ترکیب کنید. از یک LM324 هم برای آپ امپ ها استفاده کنید.
https://www.analog.com/en/resources/...and-power.html

سلام
یعنی میفرمایید به جای آی سی max4049 از lm324 استفاده کنم؟
ممنون میشم اگر راهنمایی کنید که سنسور دما رو کجا قرار بدم

[nimdar]

درود
بله میتوانید بجای max4049 از lm324 استفاده کنید.
سنسور دما را باید جایی بگذارید که پهنای پالس PWM (دیوتی سایکل) را کنترل میکند یعنی ورودی Vin آیسی U1c از آنجاییکه خروجی LM35 بسیار ناچیز است و نیاز به تقویت دارد از آپ امپ چهارم داخل LM324 میتوانید برای تقویت سیگنال آن استفاده کرده و سپس خروجی را به Vin بدهید برای مدار تقویت سیگنال LM35 اینک زیر را ببینید:

https://www.theengineeringprojects.com/2019/01/introduction-to-lm35.html

[HS1386]

درود بر شما
سپاسگزارم
یادم رفت بنویسم که میخوام بدون میکرو اینکار انجام بشه و الان تصحیح میکنم

با سلام ، میتونید از مدار زیر استفاده کنید :

در شماتیک یادم رفت با فن خازن صافی موازی کنم ، بهتره از یه خازن با ظرفیت در حد 10 میکروفاراد استفاده کنید.
هیت سینک کوچیک برای ماسفت هم از یاد نره.
موفق باشید.

[Samyarjam2]

با سلام ، میتونید از مدار زیر استفاده کنید :

در شماتیک یادم رفت با فن خازن صافی موازی کنم ، بهتره از یه خازن با ظرفیت در حد 10 میکروفاراد استفاده کنید.
هیت سینک کوچیک برای ماسفت هم از یاد نره.
موفق باشید.

درود
ممنون مهندس جان
عالیه
یکم سرعت واکنش به دما کمه
من هویه رو چسبوندم به سنسور
با این حال سرعت افزایش دور فن کم بود و یواش یواش زیاد شد

[Electr0nics]

یکدونه مقاومت ntc سر راه تغذیه ی فن نمیتونه کار رو راه بندازه؟
