سلام دوستان من نیاز به خروجی منفی و مثبت با آیسی رگولاتور دارم به مقدار ۳۶ ولت منفی و مثبت . چجوری باید ببندم مدار را
-
-
درود.
رگولاتور ۳۶ ولت ؟
با lm317 هم میتونید میشود.
با رگولاتور سویچینگ هم میشود.
جدیدترین ویرایش توسط majidmalvandi; ۰۲:۲۱ ۱۴۰۵/۰۲/۱۹.ابتدا و شروع هرکاری سخت ترین مرحله آن کار است. برای مثال به عقابها نگاه کن ، حتی اونها هم در ابتدای پرواز ، زیاد بال و پر می زنند، اما هنگامی که اوج می گیرند ، دیگر حتی نیازی به پر زدن هم ندارند ...
کافیست اولین قدمها را بدون ترس و با پشتکارِ بالا برداری مطمئن باش بزودی به اوج خواهی رسید و روزهای سخت همیشه نخواهند ماند ... -

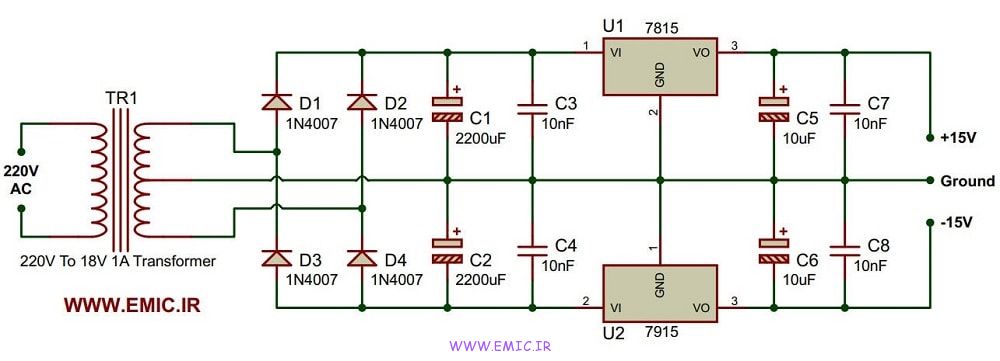

درود . خب این رگولاتور با lm337 و lm317 نحوه بستن مدارش فرق دارع . و این که این با برق ac هست . اما من میخوام با باتری بشه و خروجی ۳۶ولت منفی و مثبت باشه .نوشته اصلی توسط majidmalvandi نمایش پست هادرود.
رگولاتور ۳۶ ولت ؟
با lm317 هم میتونید میشود.
با رگولاتور سویچینگ هم میشود.
دیدگاه
-
سلام.نوشته اصلی توسط alibruce076@gmail.com نمایش پست ها
مدار بالا خروجی اش dcشده.
شما چه ورودی برای مدار انتخواب کردید؟دیدگاه
-
سلام . من میخوام ورودی مدارم با ولتاژ dc باشه با باتری . اما خروجی هم ولتاژ dc ثابت باشه . خروجی رگوله شده ۳۶ولت مثبت و منفی لازم دارم ....... اینکار را میشه با رگولاتورهای lm337 و lm317 انجام داد . اما نحوه بستن مدار با این رگولاتورها را بلد نیستم چجوری ببندم .نوشته اصلی توسط Alireza2025 نمایش پست هادیدگاه
-
خب شما چه باطری استفاده میکنید؟
ولتاژ ورودی تون باید حداقل 1.2 ولت بیشتر از ولتاژ خروجی باشه. یعنی 37.2 به بالا که با وجود محدودیت وردی رگولاتورا نهایت 40 ولت.
شما میتوانید ولتاژ وردی را تامین کنید؟
این رگولاتور ها کاهنده هستند نه افزاینده(جهت اطلاع)
با رگولاتور منفی کار نکردم اما میتونم مدار رگولاتور مثبت رو براتون ارسال کنم.
فعلا مهمه که ورودی رو تامین کنیم.دیدگاه
-
این رگولاتورها قابل تنظیم هستن نه کاهنده . بنظر شما اصلا سردر نمیارید .نوشته اصلی توسط Alireza2025 نمایش پست هادیدگاه
-
بله اینها قابل تنظیمند ولی چی رو تنظیم میکنن؟ ولتاژنوشته اصلی توسط alibruce076@gmail.com نمایش پست ها
خب تو مدار هیچ کدومشون سلف نیست پس چطور ولتاژ رو افزایش بدن؟
این رگولاتور ها طراحی شدند که در ورودی یک ولتاژی بین 3 تا 40 ولت بگیرن 1.5 تا 37 ولت تو خروجی بدن.
ظاهرا شما اشتباه متوجه شدی نمیشه به رگولاتور 1.2 ولت داد 37 ولت گرفت باید ولتاژ ورودی بالا تر از ولتاژ مورد نظر خروجی باشد.
تفاوت این رگولاتور با مدل های دیگه مثل7805 و...
این هست که ولتاژ خروجی که از ورودی کمتر هست رو میشه تغیر داد و اون مدل ها ثابت هستند.
درضمن نهایت خروجی این رگولاتورا 1 امپر واقعیه
اگر بیشتر میخواید جریان بکشید بگید تا مدار رو تغییر بدم.
دیدگاه
-
من فقط میخوام دوتا آیسی lm337 و lm317 را مدارش را بکشی حالا ولتاژ ورودی و خروجی مهم نیست . فقط منبع تغذیه باتری باشه حالا هر چند ولت مهم نیست .نوشته اصلی توسط Alireza2025 نمایش پست هادیدگاه
-
این برای 317
من نتوانستم اطلاعاتی درمورد 337 پیدا کنم.
اگر خروجی مهم نیست یک مقاومت 240 اهم برای R1 بزارید و یک ولوم 10K برای R2بزارید اینطور یک خروجی متغییر دارید.
سمت چپ بالا مثبت ورودی سمت چپ پایین منفی ورودی (حالا یا باتری یاهر چیز دیگه ای)به همین ترتیب سمت راست خروجی
برای C1اگر ورودی تون DCهست ی خازن 10u برای C2 ی خازن 100u بزارید.
این مدار برای خروجی مثبت است.
دیدگاه
-
با باتری نمیتونید مستقیم ولتاژ مثبت و منفی داشته باشید.نوشته اصلی توسط alibruce076@gmail.com نمایش پست ها
باید مبدل dc به dc بسازید با ترانس ایزولهابتدا و شروع هرکاری سخت ترین مرحله آن کار است. برای مثال به عقابها نگاه کن ، حتی اونها هم در ابتدای پرواز ، زیاد بال و پر می زنند، اما هنگامی که اوج می گیرند ، دیگر حتی نیازی به پر زدن هم ندارند ...
کافیست اولین قدمها را بدون ترس و با پشتکارِ بالا برداری مطمئن باش بزودی به اوج خواهی رسید و روزهای سخت همیشه نخواهند ماند ...دیدگاه
-
با سلام. و درود ...نوشته اصلی توسط majidmalvandi نمایش پست ها
با باتری هم میتوان ولتاژ مثبت و منفی،ایجاد کرددیدگاه
