عکس هایی از پروژه ها و کارهای عملی

[mapmap]

پاسخ : عکس هایی از پروژه ها و کارهای عملی

با سلام و با اجازه از اساتید

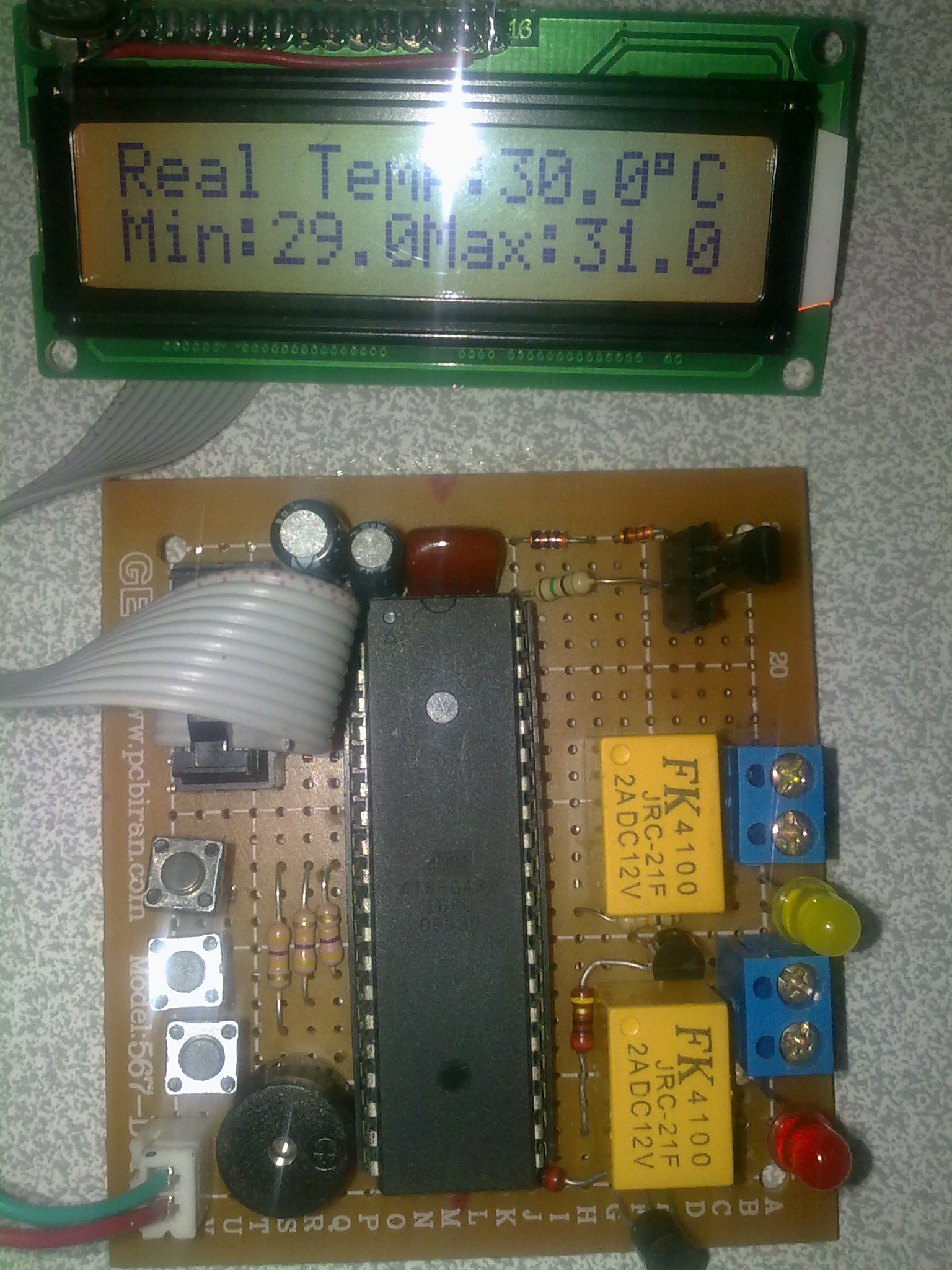

به خاطر اینکه تاپیک فعال بمونه مام یه دماسنج با قابلیت کنترل فن و .....
داغ داغه و هنوز کار داره

[IRT]

پاسخ : عکس هایی از پروژه ها و کارهای عملی

راه اندازی emWin و LCD n96 و تاچ اسکرین توسط LPC1768:(البته سادس چون BSPش تو سایت NXP هست)
http://axgig.com/images/77474029080217881876.jpg
http://axgig.com/images/36891962114032532993.jpg
البته دارم یک برد براش میسازم که روش امکاناتی مثل SD-CARD ، USB-OTG ، و حتی شتابسنج هم باشه (احتمالا با میکروی 1788)

[سوران آراسته]

پاسخ : عکس هایی از پروژه ها و کارهای عملی

ساخت برد درایور ماشین کنترل دار + ریموت با ماژول های NRF

البته همونطور که ملاحظه می کنید هنوز قابشو وصل نکردم






موفق باشید

[reza13731]

پاسخ : عکس هایی از پروژه ها و کارهای عملی

یک مدار جدید سوئیچینگ 30 ولت 12 آمپر هست :wow: :wow:

[سوران آراسته]

پاسخ : عکس هایی از پروژه ها و کارهای عملی

برد سنجش دما و رطوبت (مورد استفاده در مکان های مسکونی و سالن های پرورش قارچ)

اینم نمونه اولش که تو اتاق خودم نصب کردم :biggrin:

تصویر داخل دستگاه

دماسنج

رطوبت سنج

[aswhu600]

پاسخ : عکس هایی از پروژه ها و کارهای عملی

با سلام

این مدار مربوط به تقویت موتور هست و پروژه درسی هست

[ir02x6]

پاسخ : عکس هایی از پروژه ها و کارهای عملی

ساعت + تاریخ ( شمسی - میلادی ) + دما ، مناسب اتاق خواب

دانلود فیلم کارکرد مدار :
حجم : 1,216 کیلوبایت
http://ir02x6.persiangig.com/DS1307_...g/vid_test.mkv

[glow=red,2,300]اطلاعات بیشتر >>>[/glow]
http://www.eca.ir/forum2/index.php?topic=103230.0

[zamanimahdi]

پاسخ : عکس هایی از پروژه ها و کارهای عملی



دما سنج با خروجی سون سگمنت و ds18b20 نمایش تو دو رقم اعشار :nerd:

[saeed_asd3390]

پاسخ : عکس هایی از پروژه ها و کارهای عملی

این اسپیکر دست ساز توسط خودم و پسر عمم




امکاتات و قابلیت ها :
.فلش خود و رم خور
.4 کانال (خودم 2 کانال بریج بستم)
.امپلی خور
.مدار شارژ خازنی
.مدار حفاظت افت ولتاژ و اضافه ولتاژ (ساخت خودم)
.رادیو اف ام
.باتری لیتیوم یون 700 میلی امپر ساعت 12 ولت ( 3 تا لیتیوم و 4 تا نیکل هیدرید 550 میلی امپر ساعت موازی شده و سری شده با 3 تا باتری لیتیوم )
جعبشم دادم پسر عمم با دستگاه لیزر برش داده و بسیار تمیز و مرتب در اومد
تا حالا 10 تا جشن و تولد و مناسبت رو باهاش راه انداختیم حتی ازش به عنوان بندگو نوحه خوان و عزاداری هم استفاده کردم (خیلی قدرت داره دوتا 5.5 وات جعما 11 وات ار ام اس)
کل وزنش به نیم کیلو نمیرسه اونم بخاطر باتری لیتیوم و مدار شارژ خازنی که فقط 10 گرم وزن داره وزن خود پخش هم 200 گرم بیشتر نیست

[masoud_m_bf]

پاسخ : عکس هایی از پروژه ها و کارهای عملی

این اسپیکر دست ساز توسط خودم و پسر عمم

نشد دیگه
کامل بذار با توضیحات
جالبه بچه ها ببینیدش

[aswhu600]

پاسخ : عکس هایی از پروژه ها و کارهای عملی

مدار آمپلی فایر کامل دارای USB و AUX دارای چراق صورت و در نمونه کامل شده دارای فرستنده برای پخش روی موج اف ام و .....

ادامه تصاویر در لینک زیر

http://www.eca.ir/forum2/index.php?a...1.0;msg=428635

[reza13731]

پاسخ : عکس هایی از پروژه ها و کارهای عملی

سلام امروز با یک پروژه جالب اومدم

منبع تغذیه تک 30 ولت 3 آمپر با چیپ top269

طراحی سوییچینگ با نرم افزار piexpert انجام دادم pcb هم با altium و برنامه هم با c

[glow=red,2,300]فایلاشو پایین قرار دادم [/glow]
http://s4.picofile.com/file/81672911...ource.rar.html

[glow=red,2,300]فایل آموزش طراحی سوییچینگ نوشته خودم[/glow]

http://s4.picofile.com/file/8167306026/eny.pdf.html

[شاهرخ مستقیمی]

پاسخ : عکس هایی از پروژه ها و کارهای عملی

سلام دوستان.
حاصل ترکیب بردهای زیر به همراه اندکی سلیقه و حوصله؛ شد تصویر آخر...




مبدل باک 5 ولت با IC محبوب! MC34063 و ترانزیستور بیرونی برای تقویت جریان : ( لینک دانلود پروژه کامل )






این دوتا رو چپوندم تو یه قاب به همراه یه ترانس 24 ولت 2 آمپر، شدش این : (البته واسه چند ماه پیش هست، نمیدونم چی شد الان یادم افتاد اینجا بذارم)
سمت راست خروجی 5 ولت ثابت هست ( حدود 1 آمپر جریان میده) سمت چپ هم خروجی متغیر - اون دوتا ولوم یکی 500 اهم هست و اون یکی فکر کنم 10 کیلو که با هم دیگه سری شدن. اون 500 اهم همون fine هست :mrgreen: برد ماژول تغذیه رو که از فروشگاه خریده بودم، مختصر تغییرش دادم :nerd:






البته اگر دوستان بتونن سوئیچینگ متغیر لینک قبلی رو که دوستمون ساختن، درست کنن، بهتر هست. این یه خورده وزنش زیاده.

[m-madani]

پاسخ : عکس هایی از پروژه ها و کارهای عملی

سلام به همه
تشکر از همه دوستانی که در این تاپیک مشارکت داشتند .
برد زیر یک مبدل RS232 و TTL به usb هست . مبدل داشتم از قدیم ولی روی ویندوز 8.1 کار نمی کرد مجبور شدم یکی بسازم . البته همین هم مشکلاتش کم نبود و به خاطر تقلبی بودن چیپش با اولین اتصال از کار افتاد که مجبور شدم درایور و پارامترهای آی سی رو دستکاری کنم تا بالاخره راه افتاد. برای اطلاعات بیشتر به این تاپیک مراجعه کنید .
(آخرش هم این پلود سنتر سایت درست نشد!)

[MReza.p]

پاسخ : عکس هایی از پروژه ها و کارهای عملی

سلام،
این هم یک برد GSM ساده:

و تعداد بیشتری برد GSM، ساده و اسقاط شده: :biggrin:
