ترانزیستور مناسب تقویت پایه avr

[Azadfalah]

سلام دوستان امیدوارم حالتون خوب باشعه

لطفا یه ترانزیستور مناسب معرفی کنید تا با پایاس از طرف میکرو بشه رله 5 و یا 12 ولت رو فعال کرد

و یه نوع ترانزیستور معرفی کنید من میخوام سون سگمنت رو در فاصله 20 متری روشن کنم (با سیم تلفن) (نمیخوام از آی سی مبدل سون سگمنت استفاده کنم)
از ماسفت ارزون تر در بیاد نشه 7 تومن

اتصال مستقیم ماسفت 5 ولتی به پایه ای وی آر مشکلی ایجاد میکنه ؟

یک مدل ماسفت دیپ 5 ولتی مناسب برای اتصال به پایه avr

و آیا شما هم برای خواندن پین یک کنتاکت از روش ترانزیستوری استفاده میکنید تا به میکرو آسیب نرسه ؟ مثلا پایاس ترانزیستور اگر صفر شد پایه میکرو رو وصل کنه به gnd و اونم صفر شه )


باتشکر فراوان @};- @};- @};- @};- @};-

[amir2012new]

پاسخ : ترانزیستور مناسب تقویت پایه avr

1) لطفا یه ترانزیستور مناسب معرفی کنید تا با پایاس از طرف میکرو بشه رله 5 و یا 12 ولت رو فعال کرد.

BC337,C945,2N2222

اینا npn هستن. با 1 فعال میشن. مقاومت حدود 1 کیلو تو بیس فراموش نشه.

2) یه نوع ترانزیستور معرفی کنید من میخوام سون سگمنت رو در فاصله 20 متری روشن کنم (با سیم تلفن) (نمیخوام از آی سی مبدل سون سگمنت استفاده کنم) از ماسفت ارزون تر در بیاد نشه 7 تومن

ترانزیستور برا چی؟ وقتی فقط یه سون سگمنت دارین، پایه مشرک رو به VCC یا GND (بسته به آند یا کاتد مشترک بودنش) بزنین. بقیه رو با مقاومت حدود 1 کیلو بزنین به پایه های AVR حله.

اگه چند تا سون سگمنت دارین و میخواین مالتی پلکس کنین، اگه آند مشترکن از MPSA92 استفاده کنین و اگه کاتد مشترکن از 2N2222 (برا هر سون سگمنت یکی)

3) اتصال مستقیم ماسفت 5 ولتی به پایه ای وی آر مشکلی ایجاد میکنه ؟

خیر. از آنجا که ماسفت ولتاژ میخواد نه جریان مشکلی نیست. و مدل های غیر logic mosfet ولتاژ بیشتر از 5 ولت میخوان. پس فقط سری logic mosfet میتونن مستقیم با AVR درایو بشن.

4) یک مدل ماسفت دیپ 5 ولتی مناسب برای اتصال به پایه avr

کلا هر logic mosfet میشه.
این مورد تو فروشگاه بود: ZVN4206A

5) و آیا شما هم برای خواندن پین یک کنتاکت از روش ترانزیستوری استفاده میکنید تا به میکرو آسیب نرسه ؟ مثلا پایاس ترانزیستور اگر صفر شد پایه میکرو رو وصل کنه به gnd و اونم صفر شه )

نیازی نیست. یک پین میکرو اگر در حالت ورودی باشه و ولتاژ از 5 ولت تجاوز نکنه، هیچ اتفاقی نمیافته. اگر ولتاژ بیشتر بود، از یک بافر استفاده کنید. یا از همون روش ترانزیستوری که میگی (خودش یک نوع بافر محسوب میشه)

[Azadfalah]

پاسخ : ترانزیستور مناسب تقویت پایه avr

بسیار ممنونم از جوابتون اگر یه روش خوب بگین برای خواندن پین من خیلی ممنون میشم من لیمیت سویچم 12 ولت ازش جریان رد میشه میخوام اگر جریانو قطع کرد پایه میکروم هم 0 شه اما نمیدونم استاندارد ترین و کم هزینه ترین روش برای این کار چیه ؟ که اگر ولتاز 2 ولت اینور اون ور شد جواب بگیرم



بسیار سپاسگزارم .

[amir2012new]

پاسخ : ترانزیستور مناسب تقویت پایه avr

بسیار ممنونم از جوابتون اگر یه روش خوب بگین برای خواندن پین من خیلی ممنون میشم من لیمیت سویچم 12 ولت ازش جریان رد میشه میخوام اگر جریانو قطع کرد پایه میکروم هم 0 شه اما نمیدونم استاندارد ترین و کم هزینه ترین روش برای این کار چیه ؟ که اگر ولتاز 2 ولت اینور اون ور شد جواب بگیرم



بسیار سپاسگزارم .

متوجه نشدم.

یعنی شما میخواد یه ورودی 12 ولت رو به میکرو 5 ولتی بدین؟
میتونید از تقسیم ولتاژ استفاده کنید. در این صورت اگه ورودی بشه 12 ولت رو پایه میکرو 5 ولت میافته و اگه 0 ولت بشه هم رو میکرو 0 ولت هست.

بیشتر توضیح بدین.

[Mahdi.Faani]

پاسخ : ترانزیستور مناسب تقویت پایه avr

اگه مداری که لیمیت سوئیچ داره یه مدار صنعتی هست و میخواید که ارتباطی بهش وارد نشه میتونی از اوپتو کوپلر استفاده کنید تا از نبود لینک بین مدار خودتون و اون مدار مطمئن بشید...ایمن ترین روشش هم همینه...

[Azadfalah]

پاسخ : ترانزیستور مناسب تقویت پایه avr

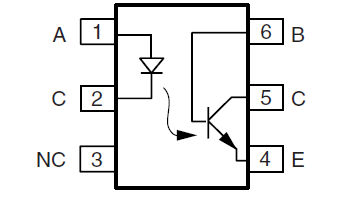

دوستان عزیز بسیار سپاسگزارم بابت جواب هاتون تو تصویر زیر پایه شش رو باید چیکار کنم ؟ و این که حداکثر ولتاز یا جریان عبوری از آند و کتد باید چقدر باشه ؟ با سپاس فراوان

[Mahdi.Faani]

پاسخ : ترانزیستور مناسب تقویت پایه avr

پایه شش رو شما کار بش نگیر...نات کانکتد باشه...
جریان LED رو باید دیتاشیت رو ببینی...معمولا 5 میلی آمپر کافیشه

[Azadfalah]

پاسخ : ترانزیستور مناسب تقویت پایه avr

مرسی دوست عزیز اما من نمیدونم تو دیتاشیت دنبال چی باشم که بهم بگه حداکثر ولتاژ اعمالی به آند و کاتد چقدر باشه

http://www.vishay.com/docs/83606/cny17.pdf

یه نمونه دیتاشیت هر چقدر گشتم چیزی پیدا نشد .

[Mahdi.Faani]

پاسخ : ترانزیستور مناسب تقویت پایه avr

ببین دوست عزیز
اینو از دیتاشیت PC817 برداشتم


ماکزیمم رو زده..حالا شما با توجه به کاربردتون میتونید ی محدوده مجاز رو انتخاب کنید...

[Azadfalah]

پاسخ : ترانزیستور مناسب تقویت پایه avr

یعنی جریان ال ای دی نباید از 50 میلی آمپر تجاوز کنه درسته ؟

[amir2012new]

پاسخ : ترانزیستور مناسب تقویت پایه avr

یعنی جریان ال ای دی نباید از 50 میلی آمپر تجاوز کنه درسته ؟

درسته.

کلا دیتاشیت رو حتما باید داشته باشید. هرچی برای محاسبات لازم دارین در اختیارتون میذاره.

[Mahdi.Faani]

پاسخ : ترانزیستور مناسب تقویت پایه avr

یعنی جریان ال ای دی نباید از 50 میلی آمپر تجاوز کنه درسته ؟

بله درسته
ی نمودار هم داخلش هست که ماکزیمم جریان رو برحسب دما کشیده
اون رو هم چک کنید...مثلا تو دمای 35 درجه ممکنه نهایت 15 میلی آمپر مجاز باشه...

[Azadfalah]

پاسخ : ترانزیستور مناسب تقویت پایه avr

سلامی دوباره

دوستان برای محدود کردن این 10 میلی آمپر برای این اوپتو اگر در ورودی این اوپتو یه زنر یک ولت قرار بدم مشکلی داره ؟ اختلاف پتانسیل ورودیم 24 ولت هستش .

[Mahdi.Faani]

پاسخ : ترانزیستور مناسب تقویت پایه avr

زنر واسه چی؟
خب شما 24 ولت دارید...حدود 0.2 ولت به خاطر اختلاف پتانسیل دو سر LED کم کنید...می مونه 23.8
خب حالا میخاید جریان 10 میلی آمپر بشه...کافیه 23.8 رو به 10 تقسیم کنید.مقدر مقاومت 2.38 کیلو اهم بدست میاد.حالا جدول استاندرد رو ک نگاه کنید 2.4 کیلو اهم مقدار مناسب هست...نیازی به دیود زنر هم نیست...
