استفاده از رله برای قطع و وصل

[saman1989t]

سلام دوستان :smile:
میخوام یه رله رو سر راه یه ولتاژ 12 ولت بذارم که بتونم با میکرو قطع و وصلش کنم
لطفا راهنماییم کنین که باید از چیا استفاده کنم.
ATmega8 خوبه؟ ATtiny هم جواب میده؟ لطفا شمارشو بگین
تا حالا با رله کار نکردم اصلا

[Javad Moosavi]

پاسخ : استفاده از رله برای قطع و وصل

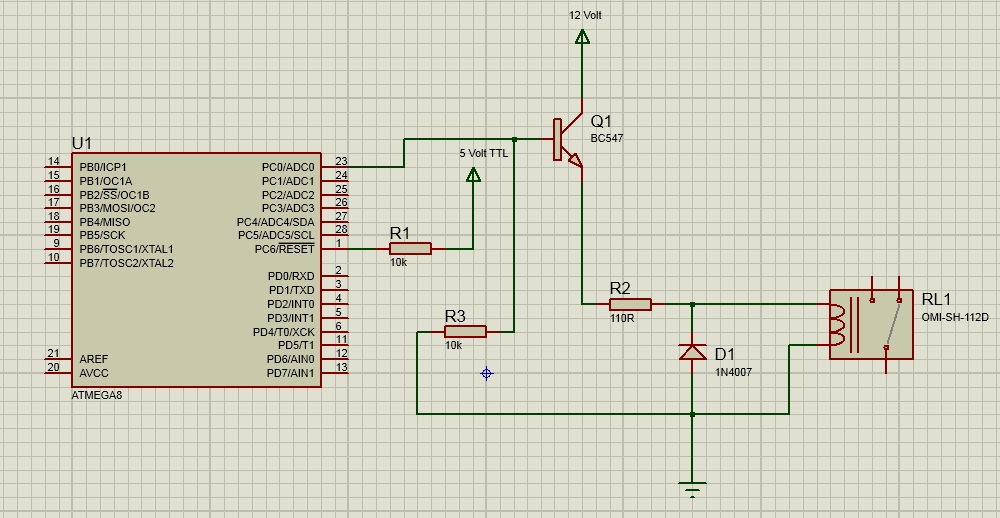

سلام به شما. ATMEGA 8 و ATTINY فرقی نداره. فقط من متوجه نشدم ولتاژ 12 ولت رو می خوای قطع و وصل کنی یا با ولتاژ 12 ولت میخوای رله رو کنترل کنی؟ حالا ما فرض می کنیم شما ولتاژتون 12 ولت هست (یعنی بوبین رله 12 ولت هستش) مدار زیر رو ملاحظه بفرمایید. ضمنا توصیه اکید می کنم رله رو تا حد امکان از میکرو دور کنید، پایه ریست رو با 10 کیلواهم پول پ کنید و در مجاورت پایه های تغذیه میکرو به همراه خازن های الکترولیت با ظرفیت بالا از خازن 104 (100 نانوفاراد مولتی لیر یا عدسی) استفاده بفرمایید و همچنین از مدار جرقه گیر هم برای کاهش نویز و افزایش طول عمر رله استفاده کنید.

موفق باشید

در اینجا یک مدار که دو رله توسط ATMEGA 8 با تحریک خارجی کنترل میشه آورده شده است. به شدت کنترل نویز شده که حتی در زمان قطع و وصل برق 220 متناوب مدار پروگرمر ریست شد ولی میکروی این مدار به کار ادامه می داد!

[saman1989t]

پاسخ : پاسخ : استفاده از رله برای قطع و وصل

ولتاژ 12 ولت رو میخوام قطع و وصل کنم

[saman1989t]

پاسخ : پاسخ : استفاده از رله برای قطع و وصل

مدار جرقه گیر، یعنی یه خازن موازی با قسمت باز رله؟
مقدارش چقدر باشه؟

[Javad Moosavi]

پاسخ : پاسخ : استفاده از رله برای قطع و وصل

مدار جرقه گیر، یعنی یه خازن موازی با قسمت باز رله؟
مقدارش چقدر باشه؟

بله... یه خازن و مقاومت وات بالا موازی با بار ... جزئیات بیشتر رو حتما در انجمن جستجو کرده و مطالعه کنید.

[Javad Moosavi]

پاسخ : پاسخ : استفاده از رله برای قطع و وصل

ولتاژ 12 ولت رو میخوام قطع و وصل کنم

خوب پس رله رو 5 ولت انتخاب کن و همچنین در شماتیک به جای ولتاژ 12 ولت یک 5 ولت متصل کن.
