ساختن مدار ولتاژ بالا(بازی با 7000 ولت) (2) (پرسش و پاسخ)

[real_ahmadi]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت) (2) (پرسش و پاسخ)

سلام بله می زارم

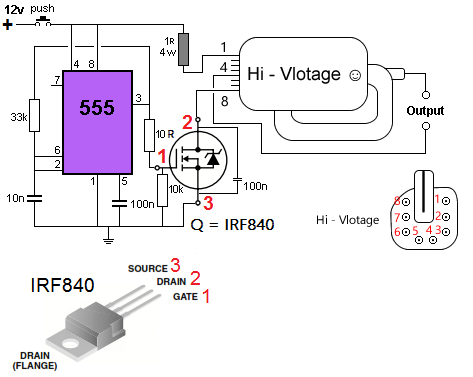

این مدار صد درصد عملیه وراحت روی برد سوراخ دار جواب میده
شما می تونید با کم ترین تجربه مدار رو درست کنید و ازش لذت ببرید

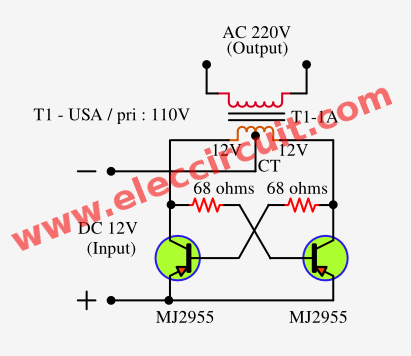

این یکی مدار هم هست که به عنوان اینورتر استفاده میشه

موفق باشید

[fghfgh]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت) (2) (پرسش و پاسخ)

ماسفت irf840 گذاشتم.مدار کار میکنه اما رو ایسی فشار میاد
در ضمن قدرت مدار فکر کنم کم باشه مدار بهتر شما دارین؟
ترانس تلوزیون رنگی گذاشتم خیلی قویه!!
اگه دارین یه مدار بزارین با ورودی ولتاژ بالای 12 ولت هم کار کنه

[aidinmamad]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت) (2) (پرسش و پاسخ)

ماسفت irf840 گذاشتم.مدار کار میکنه اما رو ایسی فشار میاد
در ضمن قدرت مدار فکر کنم کم باشه مدار بهتر شما دارین؟
ترانس تلوزیون رنگی گذاشتم خیلی قویه!!
اگه دارین یه مدار بزارین با ورودی ولتاژ بالای 12 ولت هم کار کنه

سلام
با اجازه مهندسین
علت داغ کردن ایسی اینکه ولتاژی رو که میره برا تغذیه ی ایسی دادین به ترانس های ولتاژ از طریق ماسفت قدت .
و به توصیه ی من اگه مدار خیلی قوی و ساده میخاین مدار ZVS بهترین مداره و من خودم تو 30 ولت ازمایش کردم ارکشم تا 20 سانتی متره :
این دو مدار زیر یکی هستن یکی شماتیکه یکیم که ساده هست برا اونایی که نمیتونن شماتیکو بخونن :
در ضمن به جای ماست فت های IRFP250 که ضعیفن میتونید IRFP260N بزارید که من خودم IRFP260N گذاشتم .

[shiftmp]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت) (2) (پرسش و پاسخ)

سلام دوستان میشه بگید قدرت این مدار چطوره و آیا به درد شوکر می خوره یا نه؟
http://www.newkiteshop.com/product_info.php/cPath/48_72/products_id/248/pname/%D9%85%D9%88%D9%84%D8%AF-%D9%88%D9%84%D8%AA%D8%A7%DA%98-%D8%A8%D8%A7%D9%84%D8%A7

[ghaderi00]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت) (2) (پرسش و پاسخ)

سلام دوستان میشه بگید قدرت این مدار چطوره و آیا به درد شوکر می خوره یا نه؟
http://www.newkiteshop.com/product_info.php/cPath/48_72/products_id/248/pname/%D9%85%D9%88%D9%84%D8%AF-%D9%88%D9%84%D8%AA%D8%A7%DA%98-%D8%A8%D8%A7%D9%84%D8%A7

ارع فک کنم به درد بخوره.با ای سی555 هس

[erfan.astinhost]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت) (2) (پرسش و پاسخ)

سلام دوستان میشه بگید قدرت این مدار چطوره و آیا به درد شوکر می خوره یا نه؟
http://www.newkiteshop.com/product_info.php/cPath/48_72/products_id/248/pname/%D9%85%D9%88%D9%84%D8%AF-%D9%88%D9%84%D8%AA%D8%A7%DA%98-%D8%A8%D8%A7%D9%84%D8%A7

اقا حسام خریده فیلشم گذاشته صفحات قبلو بخون
خیلی براه نیست ارزش ایقد پول نداره :mrgreen:

[hesam_malekfarnoud]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت) (2) (پرسش و پاسخ)

بله همانطور که آقا عرفان گفتند این مداز از قدرت متوسط برخورددار است ولی با تغییر ماسفت قدرت مقداری افزایش پیدا می کند

[shiftmp]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت) (2) (پرسش و پاسخ)

خب یعنی اینکه به هیچ عنوان به درد شوکر نمیخوره ؟

[erfan.astinhost]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت) (2) (پرسش و پاسخ)

خب یعنی اینکه به هیچ عنوان به درد شوکر نمیخوره ؟

فک کنم وزن ترانس خیلی سنگینه

[shiftmp]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت) (2) (پرسش و پاسخ)

من می خوام یه شوکر بسازم که هم ولتاژ خوبی داشته باشه هم اندازش مناسب باشه ولی نمی دونم چی بگیرم
شما کدوم رو پیشنهاد میکنید؟

[aidinmamad]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت) (2) (پرسش و پاسخ)

من می خوام یه شوکر بسازم که هم ولتاژ خوبی داشته باشه هم اندازش مناسب باشه ولی نمی دونم چی بگیرم
شما کدوم رو پیشنهاد میکنید؟

سلام
برا ساخت شوکر خوب بایستی ترانس رو دستی بپیچید و عایق کنید که کمی سخته ولی تو دو تا لینک زیر که یکی از انجمنای همین سایته شوکر ها و نقشه های خوبی گذاشته شده که منم عملا جواب گرفتم .
http://www.eca.ir/forum2/index.php?topic=79241.0
http://www.eca.ir/forum2/index.php?topic=108181.0
سپاس

[panamm]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت) (2) (پرسش و پاسخ)

سلام به همه
با اینهمه تلاش واقعا خسته نباشین
من یه سوالی داشتم که دوستان لطفا راهنماییم بکنید یکدنیا ممنون میشم
من میخوام ترانس های ولتاژ رو خودم بپیچم درست بکنم اما یه چیزی برام سواله
من یه قرقره سیم 0.06(6صدم-شش صدم )میلیمتر سیم دارم که واسه اینکه ترانسم کوچیک بشه میخوام از این سیم استفاده بکنم ..میخوام سیم پیچ ثانویه ام دورش حدودای 15 هزار دور باشه که با این سیم روی هسته ی فریت به قطر یک سانتیمتر اندازه اش کوچیک در میاد(خدودا قطر ترانس در نهایت 20 میلیمتر یا همون 2 سانتیمتر در بیاد)
سوالی که دارم اینه که من با این سیم نازک و با این دوره بالا بنظرتون مقاومت ثانویه ترانسم خییییییلی زیاد نمیشه؟؟؟؟میترسم جریان دهیش اووونقدر پایین بشه که طرف رو قلقلکم نده چه برسه به شوک!!!!! :biggrin: :icon_razz:
البته توی تایپک های قبلی دیدم که با سیم 8صدم(0.08) پیچیدن ولی من میخوام از 0.06 استفاده بکنم میترسم جریان دهیه ثانویه کم بشه :sad: :cry2: البته مطمئن نیستم اینطور فکر میکنم :cry2:
چون 15 هزار دور با سیم 6صدم احتمال زیاد مقاومت ثانویه اش خییییییلی زیاد میشه و که جریان دهی خروجیش خیییییییلی میاد پایین.البته فکر کنم با این تفاسیر ولتاژ خروجیم یه 30 کیلوولتی حداقل بده!البته حداقل 30 کیلولت!چون میخوام جریانش هم خوب باشه تا طرف رو بپرونه هوا

و در ضمن نمیخوام از مدارات چند برابرکننده دیود خازن استفاده کنم میخوام مستقیما خروجی از ثانویه ترانس باشه!
ممنون میشم با کمک منم بتونم این کارو انجام بدیم و تجربیاتم رو در اختیارتون قرار بدم

این سوال برام خییییییییلی مهمه لطفا دوستان راهنماییم بکنن :cry2:

[aidinmamad]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت) (2) (پرسش و پاسخ)

سلام به همه
با اینهمه تلاش واقعا خسته نباشین
من یه سوالی داشتم که دوستان لطفا راهنماییم بکنید یکدنیا ممنون میشم
من میخوام ترانس های ولتاژ رو خودم بپیچم درست بکنم اما یه چیزی برام سواله
من یه قرقره سیم 0.06(6صدم-شش صدم )میلیمتر سیم دارم که واسه اینکه ترانسم کوچیک بشه میخوام از این سیم استفاده بکنم ..میخوام سیم پیچ ثانویه ام دورش حدودای 15 هزار دور باشه که با این سیم روی هسته ی فریت به قطر یک سانتیمتر اندازه اش کوچیک در میاد(خدودا قطر ترانس در نهایت 20 میلیمتر یا همون 2 سانتیمتر در بیاد)
سوالی که دارم اینه که من با این سیم نازک و با این دوره بالا بنظرتون مقاومت ثانویه ترانسم خییییییلی زیاد نمیشه؟؟؟؟میترسم جریان دهیش اووونقدر پایین بشه که طرف رو قلقلکم نده چه برسه به شوک!!!!! :biggrin: :icon_razz:
البته توی تایپک های قبلی دیدم که با سیم 8صدم(0.08) پیچیدن ولی من میخوام از 0.06 استفاده بکنم میترسم جریان دهیه ثانویه کم بشه :sad: :cry2: البته مطمئن نیستم اینطور فکر میکنم :cry2:
چون 15 هزار دور با سیم 6صدم احتمال زیاد مقاومت ثانویه اش خییییییلی زیاد میشه و که جریان دهی خروجیش خیییییییلی میاد پایین.البته فکر کنم با این تفاسیر ولتاژ خروجیم یه 30 کیلوولتی حداقل بده!البته حداقل 30 کیلولت!چون میخوام جریانش هم خوب باشه تا طرف رو بپرونه هوا

و در ضمن نمیخوام از مدارات چند برابرکننده دیود خازن استفاده کنم میخوام مستقیما خروجی از ثانویه ترانس باشه!
ممنون میشم با کمک منم بتونم این کارو انجام بدیم و تجربیاتم رو در اختیارتون قرار بدم

این سوال برام خییییییییلی مهمه لطفا دوستان راهنماییم بکنن :cry2:

سلام
ببینید اولا اون مداری که استفاده میکنید مهمه که مثلا مداری باشه که دو تا ماسفت داره که قویه یا مداری که با یه ترانزیستور کار میکنه منظورم اون مداری که میره به اولیه ولی در کل فرقی نمیکنه چون مجموع وات خروجی برابره مثلا به صورت فرضی شما چه 30کیلو ولت 0.001 امپر بگیرید یا 1 کیلو ولت 0.03 آمپر مجموع وات خروجی شما 30 واته البته مثال زدم این اعدادو که این اعداد هم به مدار ورودی و هم سیم اولیه هم بستقی داره و اندازه فریت.
به نظر من در کل فرقی نمیکنه چون تو ولتاژ بالا مقاومت بدنم کم میشه به نظرم کمی هم بهتر میگیره برق طرفو و وات خروجی برابره در حالت کلی چون شما دورت بالاست .
البته اینم بگم که 30 وات تو 220 ولت میشه0.1 امپر که میشه 100 میلی آمپر که خیلی زیاده که تو سایت زیر هم معلومه به همین خاطر مطمئن باشید که مدارتون اگه تو ورودی مثلا تو 9 ولت 3 یا 2 یا 1.5 امپر بکشه یعنی خیلی خطرناکه. حتی 1 آمپر هم خوبه چون باهاش نمیخایم ادم بکشیم و شوکر برای کشتن نیست و شوکر های پلیسی هم همین شکل هستن .
https://fa.wikipedia.org/wiki/%D8%B4...8C%DA%A9%DB%8C
و بنده از شما یه سوال دارم :
آقا این همه سیمو با چی میپیچی چون با دست نمیشه با دستگاه یا چی ؟ اگه مدار دور شمار و.. ساختی اینجا هم مطرح کن چون منم مشکل دارم تو اون قسمت و با چه موتوری میپیچی 12 ولت یا استپ یا موتور گیر بکس دار؟ و چطور عایق بندی میکنی با رزین اپکسی یا در هر مثلا 100 دور که سیم به اخر رسید ؟ یا کلا چجوری؟ و چطور؟
سپاس

[panamm]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت) (2) (پرسش و پاسخ)

سلام
ببینید اولا اون مداری که...

و بنده از شما یه سوال دارم :
آقا این همه سیمو با چی میپیچی چون با دست نمیشه با دستگاه یا چی ؟ اگه مدار دور شمار و.. ساختی اینجا هم مطرح کن چون منم مشکل دارم تو اون قسمت و با چه موتوری میپیچی 12 ولت یا استپ یا موتور گیر بکس دار؟ و چطور عایق بندی میکنی با رزین اپکسی یا در هر مثلا 100 دور که سیم به اخر رسید ؟ یا کلا چجوری؟ و چطور؟
سپاس

سلام به روی ماهت
اینکه بروی چشمام من صادقانه هرچی که بلد باشم رو بی منت در طبق اخلاص تقدیمتون میکنم به این حرفم شک نکنید! :agree:
راستشو بخواید من اخلاقم اینطوریه که از سکرت بازی و مخفی کردن و انحصار خوشم نمیاد و هرچیزی رو که خودم نتیجه برسم عینا به همه هم میگم تا لذت شیرینی موفقیت رو بچشن! :agree: و اصلا ازاینکارا که شماره ترانزیستور رو و ماسفت 3سال زحمت کشیدم و به هیشکی نمیدم ندارم.حتی اگه 10 سالم زحمت بکشم!مطمئن باشین عینا مو به مو تقدیم میکنم!
اما درمورد جوابهاتون ازتون ممنونم که خیلی خوب و عالی راهنماییم کردین!البته من الان توی دو تا تایپک همزمان هستم که لینکشم میذارم که اونجام تشریف بیارین چون اینجا بحث فقط های-ولتاژه و ابعاد و قابل حمل بودن مطح نیست!ولی اونجا بحث فشرده سازی و ابعاد مطرحه تا قابل حمل باشه مثلا به عنوان شوکر!پس حتما اونجام تشریف بیارین اینم لینکش!
http://www.eca.ir/forum2/index.php?topic=79241.780
============================================
اما درمورد پاسخ سوالاتون :
من با اینکه خودم چندتا موتور گیربکس دار با دورهای مختلف دارم ولی نمیخوام با اونا بپیچم به چندتا دلیل که یکی اینکه باید امکانات هممون در یک سطح باشه تا نتیجه ها یکسان باشه!مه که موتور گیربکس دارن ندارن یا نمیتونن بخرن که خرج اضافی بشه :agree:و دوم اینکه اگه از موتور بخوایم استفاده بکنیم چون 0.06صدم نصف تار موی انسانه خیلی زود پاره میشه و موتور گیربکس دار حتی اگه دورش 50 دور هم باشه باز بخاطره قدرت بالا کنترل کردن مسیر پیچیدن سیم سخت تر از حالت دستی میشه و مطمئن باشید زود پاره میشه!پس میخوام با دست بپیچم عینه همه!
اما با یک تفاوت و اونم اینکه بدون عجله و با حوصله میخوام اینکار رو بکنم و وقت و زمان بزارم براش!یعنی نمیخوام حتما یکی دو ساعته تموم بکنم! میخوام 3 یا 4 روزه آروم آروم و با دقت و با سلیقه بپیچم و هر یک ساعت به خودم استراحت بدم و بعد ادامه بدم! :agree:

درمورد ترانس پیچی هم یه یک ساعت بعد فرآیند کار رو اینجا میذارم با توضیحات کامل!مطمئن باشین اگه دقیقا همین کارهایی که میگم رو انجام بدین 100درصد جواب میگیرین به این شک نداشته باشین!
من خودم سه روز دیگه کار رو استارت میزنم تا باهم بریم جولو!البته این لینکی که دادم لطفا برین اونجا یه سوالی کردم اگه میتونین کمکم کنید و حوابش رو میدونید لطفا دریغ نکنین :read:

[panamm]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت) (2) (پرسش و پاسخ)

درضمن باید تاکید بکنم که محدود کردن جریان اولیه برای کم مصرف کردن مدار برامون مهمه که با یه باتری کتابی کار بکنه!
که فکر کنم با کاهش قطر سیم پیچ اولیه و افزایش دور بشه بدون کاهش قدرت خروجی مصرف مدار رو کم مصرف بکنیم!!!!

این برای من اصل و اساس پروژه امه
باید مصرف مدارمون به حداکثر 100 میلی امپر برسه!
