با سلام خدمت اساتید بزرگوار،
قبل از هر چیز عرض کنم که من رشته ام الکترونیک نیست و تقریبا هیچ گونه اطلاعاتی در این زمینه ندارم. صرفا از روی علاقه دنبال میکنم. پس لطفا اگر خیلی مبتدی توضیح میدم شما به بزرگواری خودتون ببخشید و همچنین لطف کنید همینطور مبتدیانه توضیح بفرمایید.

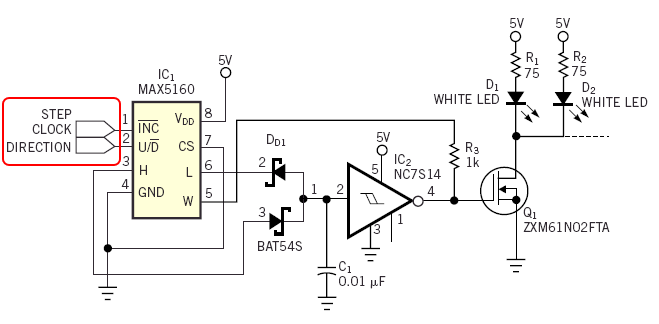

من برای نوعی عکاسی خاص نیاز دارم که یک منبع نورانی با LED بسازم. تعداد LED ها ۳۰۰ عدد هست. این LED ها به چهار دسته 88،88،62،62 تایی تقسیم میشن که به صورت جداگانه هر دسته میتونه روشن و یا خاموش باشه. این روشن و یا خاموش کردن رو فعلا با چهار تا کلید ساده میتونیم انجام بدیم. ولی نیاز هست که نور LED ها هم کم و زیاد بشه. اول قصد داشتم که نور ۳۰۰ تا LED به صورت یکسان تنظیم بشه. خوب طی جستجوهایی که انجام دادم به این مدار رسیدم:
این از یک پتانسیومتر دیجیتال 32 مرحله ای استفاده میکنه (MAX5160). بعد رفتم دنبال مداری برای کنترل این پتانسیومتر، چون فعلا نمیخوام از طریق کامپیوتر کنترلش کنم. اینو پیدا کردم:
در همین مراحل سوالاتی از قبیل اینکه چه تغییری تو این مدار لازمه که اون ۳۰۰ تا LED ساپورت کنه و چیزهای دیگه پیش اومد که فعلا از خیرش میگذرم. چون وقتی رفتم بازار دنبال این قطعات، هیچ کدومش رو پیدا نکردم! اینجا بود که متوجه شدم اول باید ببینم تو بازار چی هست، بعد بر اساس اون طراحی کنم!
خوب پتانسیومتر دیجیتالی که تو بازار پیدا کردم از Analog Device هست. AD8403 که یک پتانسیومتر ۴ کانال ۲۵۶ مرحلهآای هست. همونطور که عرض کردم قصد داشتم تمام ۴ دسته LED به یک میزان نورشون تغییر پیدا کنه، ولی با وجود این پتانسیومتر ۴ کانال، چه بهتر که جداگانه این کار انجام بشه. متاسفانه هیچ کدوم از LED های بازار مشخصاتی دقیقی ندارند، چه از نظر ولتاژ، چه از نظر جریان مصرفی و چه از نظر شدت نور! به هر حال من با بررسی هایی که انجام دادم و تستی که با نورسنج کردم پرنورترین LEDآ که دیدم رو انتخاب کردم. ولتاژ رو به صورت متوسط 3.2 ولت در نظر گرفتم و جریان مصرفی 20mA (در این مورد هم راهنمایی بفرمایید، چون LED های اولترابرایت دارای ولتاژها و جریان مصرفی متفاوتی هستند و تو این تعداد LED روی محاسبات حتما خیلی تاثیر داره). منبع تغذیه رو هم ۱۲ ولت انتخاب کردم و به این نتیجه برای بستن LEDآ ها رسیدم: http://led.linear1.org/led.wiz?VS=12&VF=3.2&ID=20&N=300 به اون شکلی که در لینک قبلی میبینید کلا ۲ آمپر مصرف داریم.
حالا در مرحله اول سوال این هست که اگر قرار باشه از یک کانال اون پتانسیومتر جدید استفاده کنیم، من اون مدار دیمر اول که قرار بود با این کنترل پتانسیومتر دومی تلفیق بشه رو چه تغییراتی باید بدهم که با این پتانسیومتر جدید AD8403 کار کنه؟ چه قطعات دیگری رو میتونم جایگزین کنم که تو بازار موجود باشه؟ و چه تغییراتی لازمه که اون ۳۰۰ تا LEDآ رو جواب بده؟
در مرحله بعد همین مورد فوق با این تفاوت که هر دسته از LED ها توسط هر کانال اون پتانسیومتر به صورت جداگانه نورشون تنظیم بشه.
و بهترین حالت این هست که تنظیمات مربوط به روشن بودن و یا نبودن هر دسته و یا شدت نور هر کدوم در چند حالت گوناگون (مثلا ۵ حالت) قابل ذخیره و انتخاب باشه.
و موارد کلی هم این هست که یک تایمر هم مورد نیاز که بعد از روشن کردم مدار، پس از مدت مشخصی بین ۱ الی ۳ دقیقه خودش خاموش کنه. و دیگر اینکه اون ۲۵۶ مرحله اصلا مورد نیاز من نیست. برای من حداکثر ۱۰ مرحله هم کفایت میکنه.
قبلا از لطف دوستان بابت راهنمایی های ارزشمندشان سپاسگزارم.
اگر تاپیک رو در بخش اشتباهی باز کردم، لطفا منتقل فرمایید.
از صبر، حوصله و دقت نظر دوستان متشکرم.
