تابلو led ثابت

[arf2010]

پاسخ : تابلو led ثابت

سوال کلی بود

ببخشید
من چیزی نگفتم
منظورم بود آرمو بزار هم تبدیل کنم هم آموزش بدم
کاره خاصی نداره بستگی به آرم داره که رنگی باشه یا نه کیفیتش خوب باشه یا نه

[مجتبی1368]

پاسخ : تابلو led ثابت

دوست عزیز لطفا روش کلی تبدیل آرم رو در یک مثال ساده توضیح بدید مثلا در آرم زیر...

---

اضافه شده در تاریخ :
راستی این کاستومایز که گفتی یعنی چی؟؟؟؟؟؟؟؟

---

اضافه شده در تاریخ :
دوست عزیز در انتخاب روش درست کردن این تابلوها خودت می تونی بهترین کس باشی و دستت هم در انتخاب روش کاملا بازهست مثلا من یه تابلو زدم که در اون از منبع 24 ولت 5 آمپر استفاده کردم در عوض تعداد ال ای دی های که باید سری می کردم بیشتر شد و تعداد موازی کردن کمتر شد اما مشکلی که پیش میاد اگر یک ال ای دی بسوزه یک گروه ال ای دی که با هم سری شده خاموش میشه و نمای تابلو زشت میشه اما در لحیم کاری کار ساده میشد
در مورد فلشر اگه حوصله داشتی خودت براحتی می تونی درست کنی اگر نه آمادش تو بازار هست اما اگر خودت درست کنی یه چیز دیگست و هر تغییری دوست داشتی می تونی توی حالت فلشر اعمال کنی

[hamid-pardazan]

پاسخ : تابلو led ثابت

سلام به همه دوستان

من یه روش جدید و ارزان واسه تولید این برد ها استفاده کردم گفتم به بقیم بگم شاید دوست داشته باشن از این روش استفاده کنم

اندازه ابعادم طرحم 80 در 60 سانتی متر هست
چون پلکسی گرون بود روی برد های مسی ساختم (60x80 شد 15 هزار تومن)
برش و سوراخ کاریش شد (15 هزار تومن)
قطعاتشم شد ( 130 هزار تومن - LED و قطعات فلشر و تغذیه)
تمام LED ها رو موازی کردم و با یه مقاومت وات بالا حدود 5 وات 3 اهم وصل کردم
تغذیه LED ها 5 ولت
نورشم عالیه
تغذیه رو هم از پاور کامپیوتر استفاده کردم (5v 30A)
1 ماهه داره کار می کنه مشکلیم نداشته
چون روی برد مسی ساختم لحیم کاری و مونتاژش خیلی ساده تر شد و 1 هفته ای ساختمش
در مقابل گرما و تابش خورشید مقاومتره
جریانشم اندازه گرفتم 6 آمپر می کشید که میشه 6x5 = 30w

جلو


پشت


اگه ساختید منبعم فراموش نشه

[moosavimaleki]

پاسخ : تابلو led ثابت

راستی این کاستومایز که گفتی یعنی چی؟؟؟؟؟؟؟؟

یعنی کاستومایز !
هر وقت خواست نورش رو کم میکنه هر وقت خواست زیاد میکنه ، هم به خوانا بودن توی روز کمک می کنه هم توی شب هم با کمک کردن اون توی شب میتونن عمر ال ای دی رو 25% افزایش بدن (برای اونهایی که 24 ساعت روشن میزارن)
همه چی به صورت کاستوم در اختیار مشتری هست

که با پتانسیومتر نمیشه و باید دیمر بزاریم

دوست عزیز در انتخاب روش درست کردن این تابلوها خودت می تونی بهترین کس باشی و دستت هم در انتخاب روش کاملا بازهست مثلا من یه تابلو زدم که در اون از منبع 24 ولت 5 آمپر استفاده کردم در عوض تعداد ال ای دی های که باید سری می کردم بیشتر شد و تعداد موازی کردن کمتر شد اما مشکلی که پیش میاد اگر یک ال ای دی بسوزه یک گروه ال ای دی که با هم سری شده خاموش میشه و نمای تابلو زشت میشه اما در لحیم کاری کار ساده میشد
در مورد فلشر اگه حوصله داشتی خودت براحتی می تونی درست کنی اگر نه آمادش تو بازار هست اما اگر خودت درست کنی یه چیز دیگست و هر تغییری دوست داشتی می تونی توی حالت فلشر اعمال کنی

اما اونایی که تجربه کردن خیلی چیزا دستشون اومده ! 3 تا نکته ی خیلی مهم تو تابلو ها به نظر من هست
1- عمرش بالا باشه
2-اگه یکیش سوخت هم به راحتی معلوم شه کدوم بوده و هم بقیه رو خاموش نکنه
3-مصرف پایین

مهمترین نکته اولین گزینه هست که با آزمایش چند ساله میشه بش رسید ، یعنی کسیایی که چند سال تابلو بستن میتونن بگن که روششون عمر مناسبی داشته یا نه
واسه همین من دنبال یه روش مناسب هستم

یه روش الگو برداری از لامپ های شلنگی :
این روش مصرفش پایین هست(به ازای هر 60 ال ای دی فقط 0.5 وات اتلاف)
60 تا ال ای دی سفید + مقاومت 1 کیلو سری شده
و این سری ها موازی شدن
جالب اینجاست که از برق 220 ولت استفاده میکنه و فقط یکسوسازی انجام میده ! بدون هیچ خازنی!
چون فرکانس 50 هست و یکسازی تمام موج همم انجام شده فرکانس به 100 میرسه و اصلا چشم متوجه نمیشه
فقط فکر کنم حداکثر نوردهی رو نداشته باشه...

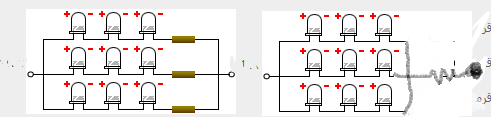

مثلا من نفهمیدم چرا در تصویر بالا باید تو هر شاخه مقاومت گذاشت ! اگه فقط فایده ی مقاومت کاهش جریانه چرا اون رو نیاریم بیرون !

[mmojtabaa]

پاسخ : تابلو led ثابت

یعنی کاستومایز !
هر وقت خواست نورش رو کم میکنه هر وقت خواست زیاد میکنه ، هم به خوانا بودن توی روز کمک می کنه هم توی شب هم با کمک کردن اون توی شب میتونن عمر ال ای دی رو 25% افزایش بدن (برای اونهایی که 24 ساعت روشن میزارن)
همه چی به صورت کاستوم در اختیار مشتری هست

که با پتانسیومتر نمیشه و باید دیمر بزاریم

اما اونایی که تجربه کردن خیلی چیزا دستشون اومده ! 3 تا نکته ی خیلی مهم تو تابلو ها به نظر من هست
1- عمرش بالا باشه
2-اگه یکیش سوخت هم به راحتی معلوم شه کدوم بوده و هم بقیه رو خاموش نکنه
3-مصرف پایین

مهمترین نکته اولین گزینه هست که با آزمایش چند ساله میشه بش رسید ، یعنی کسیایی که چند سال تابلو بستن میتونن بگن که روششون عمر مناسبی داشته یا نه
واسه همین من دنبال یه روش مناسب هستم

یه روش الگو برداری از لامپ های شلنگی :
این روش مصرفش پایین هست(به ازای هر 60 ال ای دی فقط 0.5 وات اتلاف)
60 تا ال ای دی سفید + مقاومت 1 کیلو سری شده
و این سری ها موازی شدن
جالب اینجاست که از برق 220 ولت استفاده میکنه و فقط یکسوسازی انجام میده ! بدون هیچ خازنی!
چون فرکانس 50 هست و یکسازی تمام موج همم انجام شده فرکانس به 100 میرسه و اصلا چشم متوجه نمیشه
فقط فکر کنم حداکثر نوردهی رو نداشته باشه...

داداش خطر برق گرفتی داره خب
دوما این درایو کردن ال ای دی اصلا خوب نیس

[moosavimaleki]

پاسخ : تابلو led ثابت

داداش خطر برق گرفتی داره خب
دوما این درایو کردن ال ای دی اصلا خوب نیس

خطر که داره ! مصرفش رو گفتم ،تو بعضی تابلو های قابدار میشه استفاده بشه

شما نگفتی اخرش از چه منبعی میشه استفاده کنم،حتما باید سوئیچینگ باشه !
من منابع رو خوب نمیشناسم ، که کدوماش به صرفه هست
اینا که توی سایت هست خیلی گرونه میصرفه توی تابلو گذاشت؟

[مجتبی1368]

پاسخ : پاسخ : تابلو led ثابت

سلام به همه دوستان

من یه روش جدید و ارزان واسه تولید این برد ها استفاده کردم گفتم به بقیم بگم شاید دوست داشته باشن از این روش استفاده کنم

اندازه ابعادم طرحم 80 در 60 سانتی متر هست
چون پلکسی گرون بود روی برد های مسی ساختم (60x80 شد 15 هزار تومن)
برش و سوراخ کاریش شد (15 هزار تومن)
قطعاتشم شد ( 130 هزار تومن - LED و قطعات فلشر و تغذیه)
تمام LED ها رو موازی کردم و با یه مقاومت وات بالا حدود 5 وات 3 اهم وصل کردم
تغذیه LED ها 5 ولت
نورشم عالیه
تغذیه رو هم از پاور کامپیوتر استفاده کردم (5v 30A)
1 ماهه داره کار می کنه مشکلیم نداشته
چون روی برد مسی ساختم لحیم کاری و مونتاژش خیلی ساده تر شد و 1 هفته ای ساختمش
در مقابل گرما و تابش خورشید مقاومتره
جریانشم اندازه گرفتم 6 آمپر می کشید که میشه 6x5 = 30w

جلو


پشت


اگه ساختید منبعم فراموش نشه

میشه یه توضیحی در مورد این کارتون بدید
آیا فیبر مسی رو داخل اسید فیبر مدار چاپی انداختید تو عکس اینجور به نظر نمی رسه
اگه ننداختید بین پایه ها اتصال کوتاه ایجاد می شه ؟؟ برای جلوگیری از اتصال کوتاه شدن چه کردید؟؟
و آیا واقعا در ابعاد بیشتر از لحاظ مالی مقرون به صرفه هست که روی فیبر بزنیم ؟؟؟

---

اضافه شده در تاریخ :


مثلا من نفهمیدم چرا در تصویر بالا باید تو هر شاخه مقاومت گذاشت ! اگه فقط فایده ی مقاومت کاهش جریانه چرا اون رو نیاریم بیرون !
[/quote]
من توی عمل آزمایش کردم و دیدم در روش قراردادن مقاومت برای هر شاخه میزان نور شاخه ها بیشتر میشه در ضمن مقاومت بیچاره هم مجبور به تحمل جریان چندین شاخه نیست که باعث داغ شدنش بشه!!!!

[mmojtabaa]

پاسخ : تابلو led ثابت

خطر که داره ! مصرفش رو گفتم ،تو بعضی تابلو های قابدار میشه استفاده بشه

شما نگفتی اخرش از چه منبعی میشه استفاده کنم،حتما باید سوئیچینگ باشه !
من منابع رو خوب نمیشناسم ، که کدوماش به صرفه هست
اینا که توی سایت هست خیلی گرونه میصرفه توی تابلو گذاشت؟

منابع سوئیچینگ همون رومیزی ها قیمتش هم
تقریبا 9 تمن 12 تمن به بالا هستش
9 تمن برای دوازده دو آمپر و دوازده تمن هم برای دوازده سه آمپر

[moosavimaleki]

پاسخ : تابلو led ثابت

منابع سوئیچینگ همون رومیزی ها قیمتش هم
تقریبا 9 تمن 12 تمن به بالا هستش
9 تمن برای دوازده دو آمپر و دوازده تمن هم برای دوازده سه آمپر

لینک فروشگاه داری ازش؟

[kinj]

پاسخ : تابلو led ثابت

لینک فروشگاه داری ازش؟

http://roboeq.com

اموزش لوگو یادتون نره دوستان

[moosavimaleki]

پاسخ : پاسخ : تابلو led ثابت

میشه یه توضیحی در مورد این کارتون بدید
آیا فیبر مسی رو داخل اسید فیبر مدار چاپی انداختید تو عکس اینجور به نظر نمی رسه
اگه ننداختید بین پایه ها اتصال کوتاه ایجاد می شه ؟؟ برای جلوگیری از اتصال کوتاه شدن چه کردید؟؟
و آیا واقعا در ابعاد بیشتر از لحاظ مالی مقرون به صرفه هست که روی فیبر بزنیم ؟؟؟

فکر کنم از فیبر سوراخدار استفاده کردن ، متن رو پرینت کردن و گذاشتن روش و از سوراخ خای فیبر استفاده کردن ...
سایز های فیبر های سوراخ دار بزرگ هم داره !؟

[مجتبی1368]

پاسخ : تابلو led ثابت

دوستانی که با برنامه corel draw کار کردن علت این مشکل در کجاست
وقتی برنامه LEDTOOLS رو اجرا می کنم با پیغام زیر مواجه می شم

و وقتی ok رو می زنم پنجره ی زیر نمایش داده میشه کسی تا حالا به این مورد برخورده؟؟ لطفا راهنمایی کنید

[kinj]

پاسخ : تابلو led ثابت

برای اینکه برنامه اکتیو نیست.تو هم تا پیک چند صفحه قبل طریقه اکتیو کردن رو یکی از دوستان به صورت تصوریری قرار داده.البته لینک او تاپیک در چند صفحه قبل قرار داره

[moosavimaleki]

پاسخ : تابلو led ثابت

http://roboeq.com

اموزش لوگو یادتون نره دوستان

اونهایی که با ledtools کار کردن میگن باید تصویر یا آرم به صورت وکتور باشه و مانند همون متن ادامه ی کار رو انجام میدید
(وکتور تصاویر برداری هست ، یعنی پیکسلی نیست ، و هر چقدر که بخواهید هم بزرگ میشه ، فونت ها هم وکتور هستند، آرم رو هم می تونید با ایلیستریتور یا فوتوشاپ وکتورش کنید)

[arf2010]

پاسخ : تابلو led ثابت

اونهایی که با ledtools کار کردن میگن باید تصویر یا آرم به صورت وکتور باشه و مانند همون متن ادامه ی کار رو انجام میدید
(وکتور تصاویر برداری هست ، یعنی پیکسلی نیست ، و هر چقدر که بخواهید هم بزرگ میشه ، فونت ها هم وکتور هستند، آرم رو هم می تونید با ایلیستریتور یا فوتوشاپ وکتورش کنید)

کورل خودش تبدیل میکنه به وکتور
راست کلیک کن روی عکس و outline بزن
باید با تغییر متغییر ها بهترین خروجی رو بگیرید
